Hướng dẫn thay giấy in Zebra ZT411/ZT421 ( Peel-Off )

Phương thức bóc nhãn in ( Peel Off )

Sử dụng phương thức này, máy in Zebra ZT411 và Zebra ZT421 sẽ in và bóc tách nhãn ra khỏi lớp lót trong quá trình in, sau đó máy in sẽ dừng lại cho đến khi tem nhãn được gỡ ra, Phần lớp lót thừa sẽ chạy ra phía ngoài, mặt trước của máy in, hoặc quấn lại trục cuốn ống lót hoặc quay lại trục chính. Sử dụng phương thức bóc nhãn in yêu cấu máy in sử dụng hai tùy chọn là Liner Take-Up hoặc Rewind.

Liner Take-Up

Rewind

Các bước thay giấy in máy in Zebra ZT411/421 ( Peel Off )

[Bước 1]: Mở nắp máy in

[Bước 2]: Loại bỏ các nhãn bị rách, bẩn hoặc bị gắn băng dính.

[Bước 3]: Kéo thanh giữ cuộn giấy ra ngoài xa nhất có thể.

[Bước 4]: Mở cụm đầu in bằng cách xoay cần mở đầu in lên trên.

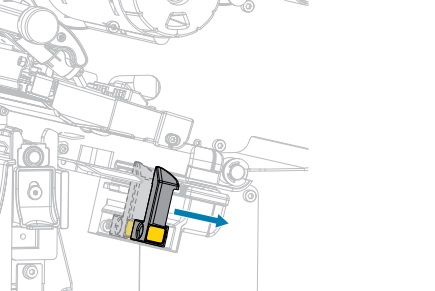

[Bước 5]: Trượt thanh giữ giấy ra ngoài.

[Bước 6]: Đẩy cần gạt của cụm bóc vỏ xuống để mở ra.

[Bước 7]: Từ giá treo cuộn giấy in (1), nạp giấy in dưới cụm đầu in (2), thông qua cảm biến giấy in (3) và bên dưới cụm đầu in (4).

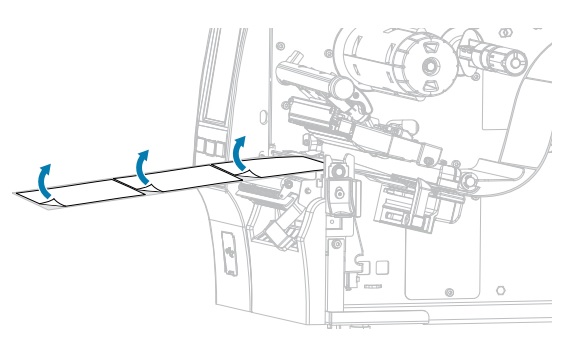

[Bước 8]: Kéo giấy in ra khỏi máy in 1 đoạn khoảng 500mm và loại bỏ các nhãn in, chỉ để lại lớp lót.

[Bước 9]: Nạp lớp lót phía sau cụm bóc vỏ. Đảm bảo rằng phần cuối của lớp lót nằm bên ngoài máy in.

[Bước 10]: Hoàn thành bước này nếu máy in của bạn sử dụng tùy chọn Linear Take-up ( quẩn lại lớp lót ) hoặc Rewind ( quấn lại tem )

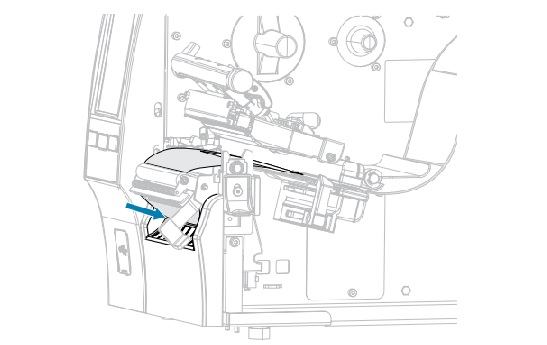

a. Đối với cả 2 tùy chọn Liner Take-up hay Rewind, luồn lớp lót tem vào khe bên dưới cụm bóc nhãn.

Tùy chọn

Rewind Option

b. Đưa lớp lót vào dưới con lăn căn chỉnh giấy.

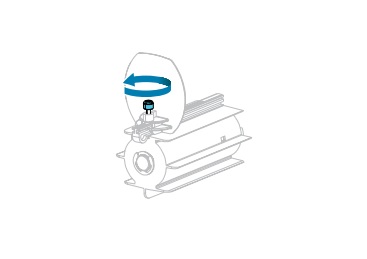

c. Nới lỏng vít trên trục quấn giấy tua lại.

d. Trượt trục quấn giấy tua lại hết cỡ, sau đó gập xuống.

e. Lắp lõi trống vào trục quấn tua lại.

f. Quấn lớp lót quanh lõi như hình minh họa, sau đó xoay trục chính tua lại để thắt chặt vật liệu in. Đảm bảo rằng cạnh của vật liệu in phẳng so với tấm ốp lưng của trục chính tua lại.

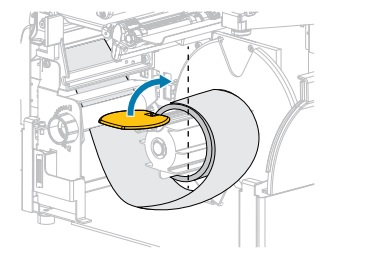

g. Gấp thanh dẫn giấy tua lại, sau đó trượt nó vào cho đến khi
nó chạm vào lớp lót

h. Siết chặt vít trên trục quấn giấy tua lại.

Liner Take-up

b. Trượt tấm lót vào khe trong trục quấn tấm lót.

c. Đẩy ống lót trở lại cho đến khi nó chạm vào tấm phía sau của cụm trục chính quấn ống lót.

d. Quấn ống lót quanh trục cuốn ống lót và xoay trục xoay ngược chiều kim đồng hồ để siết chặt ống lót

f.

Upload Image...

g.

Upload Image...

[Bước 11]: Gạt cần đóng cụm bóc vỏ.

[Bước 12]: Trượt thanh giữ giấy vào cho đến khi nó chạm vào mép giấy.

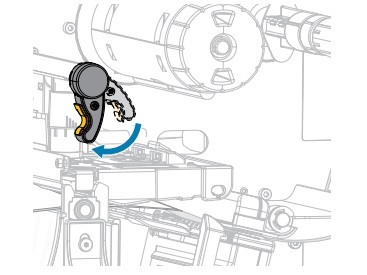

[Bước 13]:Xoay cần mở đầu in xuống dưới cho đến khi nó khóa đầu in vào đúng vị trí.

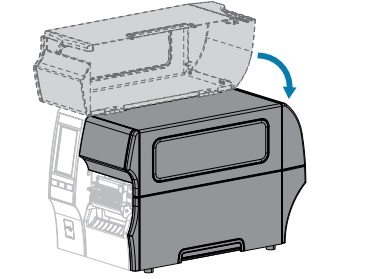

[Bước 14]: Đóng nắp máy in, bấm Pause để rời khỏi chế độ tạm dừng và tiếp tục in tem
