Hướng dẫn cấu hình cho đầu đọc thẻ RFID Promag PCR330

Cách điều chỉnh cấu hình đầu đọc thẻ RFID PCR330

Giới thiệu

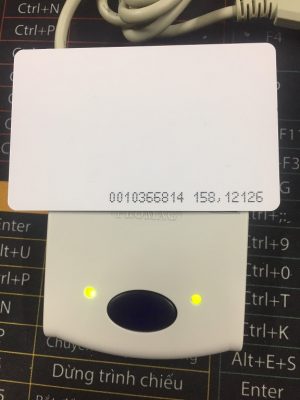

Promag PCR330 là đầu đọc thẻ RFID kết nối với máy tính để bàn thông qua cổng kết nối USB, hỗ trợ giả lập bàn phím (keyboard emulator) , có 2 kiểu thiết kế cho đầu đọc là loại có khe cắm và không có khe cắm, điều này giúp cho đầu đọc có thể sử dụng cho nhiều ứng dụng khác nhau. Tùy vào mỗi loại mã sản phẩm mà đầu đọc có thể đọc thẻ Mifare (13.56Mhz) hay thẻ EM (125Khz)

Tại sao cần điều chỉnh cấu hình cho đầu đọc thẻ Promag PCR330

Mặc dù chiếc đầu đọc thẻ này có hỗ trợ giả lập bàn phím nhưng nhà sản xuất vẫn cung cấp cho chúng ta công cụ để điều chỉnh một số cài đặt cho đầu đọc thẻ RFID này, ví dụ như định dạng dữ liệu đầu ra là Decimal hay Hexadecimal, số lượng kí tự đầu ra, thêm tiền tố, hậu tố cho dữ liệu đầu ra, v..v..

Cài đặt ứng dụng điều chỉnh cấu hình cho đầu đọc

Đầu tiên chúng ta hãy tải bộ cài đặt tại đây

Sau khi cài đặt, chúng ta tìm và mở phần mềm [RFID Configure]

Chọn Port để kết nối
Chọn ID thiết bị
Quét và kết nối với thiết bị
Thoát

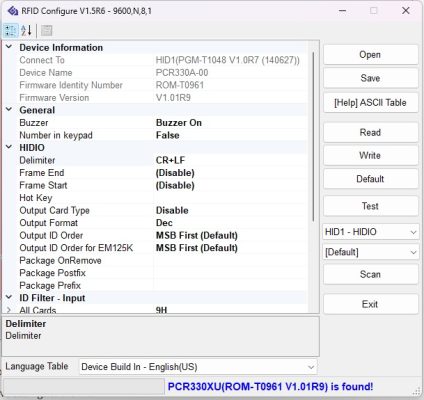

Sau khi kết nối thành công, màn hình sẽ hiển thị một số thuộc tính và giá trị tương ứng với thuộc tính đó.

Sau đây là mô tả các nút bấm chức năng trên phần mềm

[Open] Chúng ta có thể mở một file cấu hình có sẵn để ghi vào đầu đọc
[Save] Lưu cấu hình hiện tại ra file
[ASCII Table] Mở bảng mã ASCII
[Read] Đọc cấu hình đang lưu trong đầu đọc
[Write] Ghi cấu hình vào trong đầu đọc
[Default] Khôi phục cài đặt gốc
[Test] Mở một cửa sổ mới để kiểm thử tính năng đọc thẻ

Ví dụ trong trường hợp sử dụng nhiều đầu đọc Promag PCR330 với cấu hình giống nhau, chúng ta có thể điều chỉnh cấu hình cho 1 đầu đọc sau đó bấm [Save] và lưu file cấu hình về máy. Sau đó khi kết nối với các đầu đọc khác, chúng ta chọn [Open], chọn file cấu hình, và sau đó chúng ta bấm [Write] để ghi file cấu hình vào đầu đọc.

Một số thuộc tính cơ bản trong phần mềm

Buzzer: Bật / Tắt âm thanh khi đọc thẻ
Delimiter: Dấu phân cách giữa các thẻ. VD: CR+LF sẽ xuống thêm dòng sau khi đọc thẻ
Frame End: Đánh dấu điểm cuối sau ID thẻ
Frame Start: Đánh dầu điểm đầu trước ID thẻ
Hot Key: Gửi 1 sự kiện tùy chỉnh khi bấm nút bấm trên thiết bị
Output Card Type: thêm vào trước ID thẻ thông tin loại thẻ
Output Format: Tùy chỉnh dữ liệu đầu ra dạng Hexadecimal hoặc Decimal
Output ID Order: MSB First hoặc LSB First
Package On Remove: Sự kiện khi bỏ thẻ ra khỏi khay
Package Postfix: Hậu tố được thêm sau ID thẻ
Package Prefix: Tiền tố được thêm trước ID thẻ
ID Filter Input: Số lượng ký tự đầu đọc nhận vào từ thẻ
ID Filter Output: Số lượng ký tự dầu đọc gửi lên bàn phím
