Hướng dẫn sử dụng đầu đọc RFID UHF Chainway R5

1. Giới thiệu

1.1 Chainway R5

R5 là thiết bị đọc RFID UHF di động có thể đeo tay được phát triển cho phép đọc khoảng cách 9m. R5 kết nối với dây đeo cổ tay bằng khóa nam châm, nó có pin rời, thực hiện truyền dữ liệu qua USB Type C và cho phép tương tác thông tin người dùng qua Bluetooth phối hợp với APP hoặc SDK. Và R5 cũng có thể được ghép nối với thiết bị Android/IOS để mở rộng khả năng RFID. Đầu đọc RFID này có thể phù hợp cho việc lưu kho, kiểm tra năng lượng, quản lý tài sản, bán lẻ, v.v., giúp người dùng linh hoạt hơn để hoàn thành nhiệm vụ của họ một cách hiệu quả.



1.2 Lưu ý trước khi sử dụng Pin

  • Không để pin không sử dụng trong thời gian dài, bất kể pin nằm trong thiết bị hay kho hàng. Nếu pin đã được sử dụng trong 6 tháng, cần kiểm tra chức năng sạc hoặc nên xử lý pin đúng cách.
  • Tuổi thọ của pin Li-ion là khoảng 2 đến 3 năm, nó có thể được sạc tròn từ 300 đến 500 lần. (Một lần sạc đầy pin có nghĩa là đã sạc đầy và xả hết.)
  • Khi pin Li-ion không được sử dụng, nó sẽ tiếp tục xả chậm. Do đó, nên kiểm tra thường xuyên trạng thái sạc pin và tham khảo thông tin liên quan đến sạc pin trong sách hướng dẫn.
  • Quan sát và ghi lại thông tin của pin mới chưa sử dụng và chưa được sạc đầy. Trên cơ sở thời gian hoạt động của pin mới và so sánh với pin đã sử dụng lâu. Theo cấu hình sản phẩm và chương trình ứng dụng, thời gian hoạt động của pin sẽ khác nhau.
  • Kiểm tra trạng thái sạc pin đều đặn.
  • Khi thời gian hoạt động của pin giảm xuống dưới khoảng 80%, thời gian sạc sẽ được tăng lên đáng kể.
  • Nếu pin được cất giữ hoặc không được sử dụng trong một thời gian dài, hãy nhớ làm theo hướng dẫn bảo quản trong hướng dẫn sử dụng. Nếu bạn không làm theo hướng dẫn và pin không còn điện tích khi bạn kiểm tra thì coi như pin đã bị hỏng. Đừng cố sạc lại hoặc sử dụng nó. Thay thế nó bằng một pin mới.
  • Bảo quản pin ở nhiệt độ từ 5 °C đến 20 °C (41 °F đến 68 °F).

1.3 Sạc pin cho R5

Loại bộ sạc là GME10D-050200FGu, điện áp/dòng điện đầu ra là 5V DC/2A. Phích cắm được coi là thiết bị ngắt kết nối của adapter.

1.4 Lưu ý

  • Sử dụng pin không đúng chủng loại có nguy cơ cháy nổ. Vui lòng vứt bỏ pin đã sử dụng theo hướng dẫn.
  • Sản phẩm chỉ được kết nối với Giao diện USB phiên bản 2.0 trở lên. Kết nối với USB nguồn bị cấm.
  • Adapter phải được lắp đặt gần thiết bị và phải dễ tiếp cận.
  • Nhiệt độ thích hợp cho sản phẩm và phụ kiện là 0-10℃ đến 50℃
  • Cẩn thận nguy cơ cháy nổ nếu pin được thay không đúng loại, vứt bỏ pin đã sử dụng theo hướng dẫn.

2. Hướng dẫn cài đặt

2.1 Tổng quan bên ngoài Chainway R5

Chainway R5 -1

2.2 Hướng dẫn sử dụng đèn chỉ báo

Đèn Miêu tả
Đèn báo Power Đèn đỏ sáng liên tục (trạng thái sạc)
Đèn xanh sáng liên tục (pin đã sạc đầy)
Đèn xanh sáng liên tục (mức pin cao hơn 20%)
Đèn xanh lam nhấp nháy (mức pin thấp hơn 20%)
Bluetooth Sáng liên tục (Kết nối Bluetooth)
Khi làm việc Flash khi đọc thẻ UHF

2.3 Sạc pin

Sử dụng tiếp điểm USB, nên sử dụng adapter kèm theo để sạc thiết bị. Đảm bảo không sử dụng adapter khác để sạc thiết bị.

2.4 Các nút bấm và vùng chức năng.

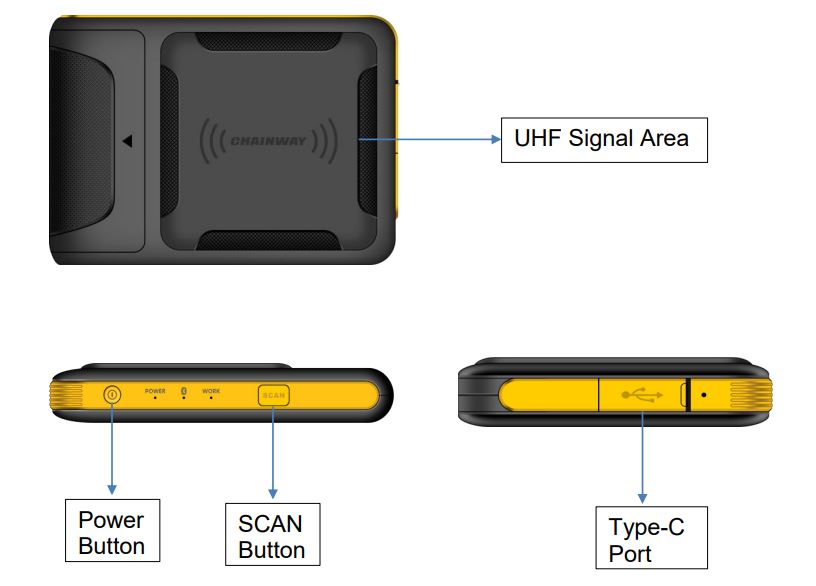

Đầu đọc Chainway R5 Sled có 1 nút nguồn và 1 cổng Type-C, 1 nút SCAN.

Chainway R5 -2

3. Demo Test

3.1 Cài đặt demo-uhf-bt (1.0.8)

  • 1. Sao chép demo-uhf-bt (1.0.8) vào bộ nhớ trong của điện thoại thông minh hoặc thiết bị C7x.
  • 2. Click để cài đặt.

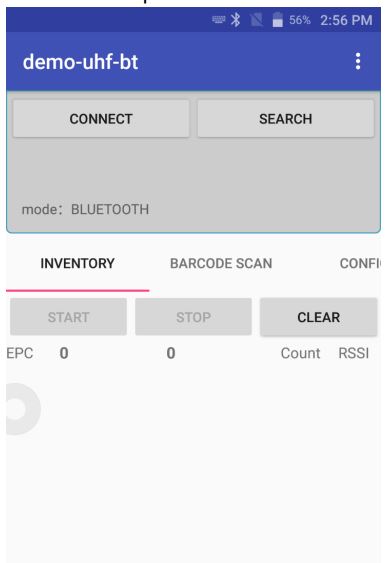

  • 3. Nhấp vào biểu tượng để mở bản demo

Chainway R5 -3

3.2 Ghép nối thiết bị

  • 1. Bật chức năng Bluetooth của điện thoại thông minh hoặc thiết bị C7x.
  • 2. Bật nguồn
  • 3. Click vào BLUETOOTH trong bản demo.

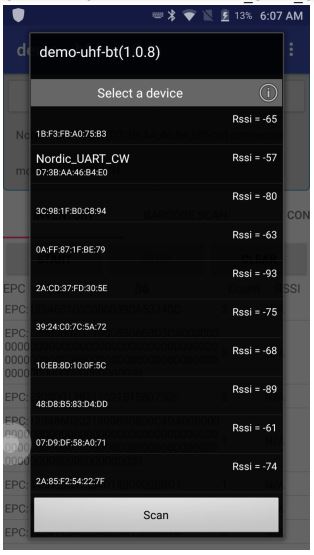

  • 4. Click vào SEARCH để tìm kiếm Nordic_UART_CW

Chainway R5 -4

  • 5. Click vào Nordic_UART_CW để kết nối.

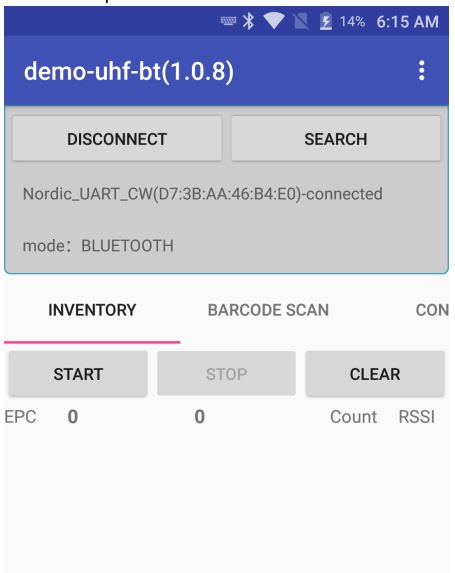

  • 6. Sau khi kết nối thành công, người dùng có thể nhấp vào 3 dấu chấm trên cùng bên phải để kiểm tra phiên bản UHF, tỷ lệ phần trăm pin và nhiệt độ mô-đun UHF.

Chainway R5 -5

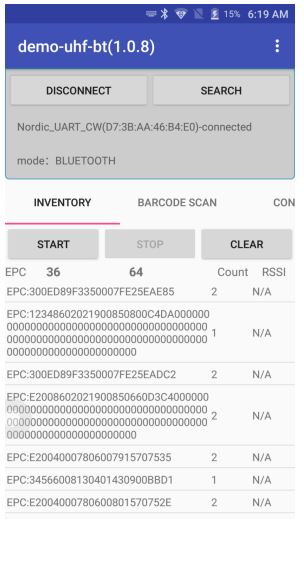

3.3 Chức năng quét UHF

  • 1. Click vào START trong bản demo hoặc bóp cò trên R6, các thẻ UHF có thể được đọc.
  • 2. Click vào STOP trong bản demo để ngừng đọc các thẻ UHF.
  • 3. Click vào CLEAR để xóa tất cả thông tin EPC.

Chainway R5 -6

3.4 Cấu hình UHF

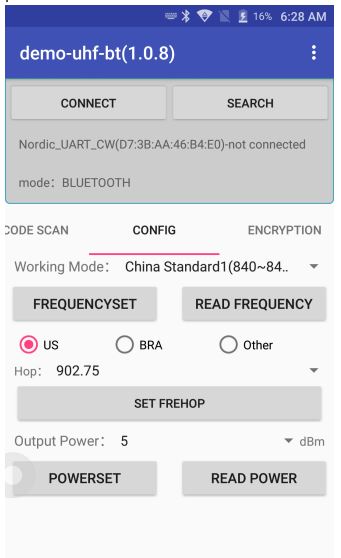

  • Click CONFIG trong bản demo để điều chỉnh chế độ làm việc và công suất đầu ra.

Chainway R5 -7

3.5 Đọc và ghi thẻ UHF

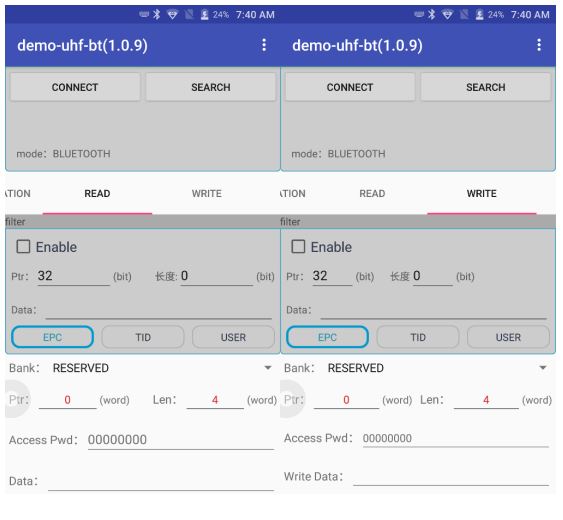

  • Bộ nhớ của một thẻ có 4 vùng: RESERVED, EPC, TID và USER. Thông thường, mật khẩu mặc định là 00000000. Và vùng TID chỉ có thể được đọc, các vùng khác có thể được đọc và ghi

Chainway R5 -8

3.6 Khóa và hủy thẻ UHF

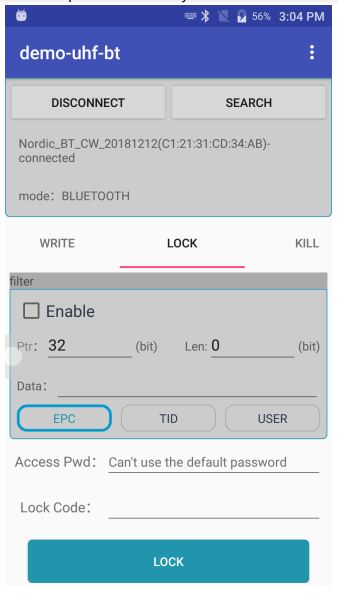

  • 1. Chức năng khóa:
    Ví dụ. Người dùng có thể thử khóa vùng EPC.

Chainway R5 -9

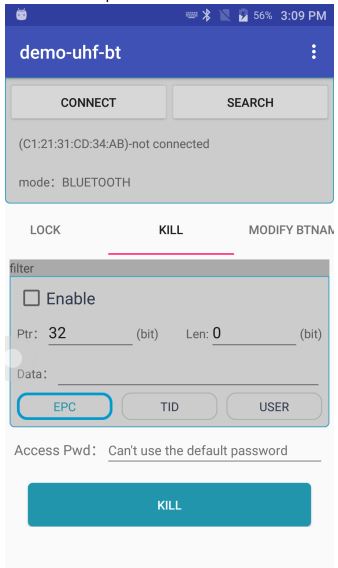

  • 2. Chức năng hủy thẻ: Chức năng hủy thẻ có thể được sử dụng để hủy thẻ vĩnh viễn. Nhập đúng mật khẩu truy cập và click vào kill

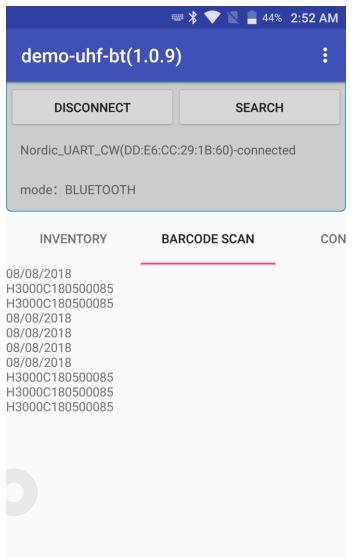

3.7 Kiểm tra quét mã vạch

Chọn BARCODE SCAN trong phần demo và Click vào nút SCAN trên màn hình quét mã vạch.

Chainway R5 -11
