Hướng dẫn sử dụng đầu đọc RFID UHF Chainway R3

Chainway R3 là đầu đọc thẻ RFID UHF với phạm vị đọc ngắn, được thiết kế dành riêng cho các ứng dụng để bàn, khả năng đọc và ghi thẻ RFID UHF nhanh và hỗ trợ các ứng dụng Windows, Android hay IOS, thiết bị này hoàn toàn phù hợp để triển khai cho các ứng dụng như logistics, thu gom hàng lẻ, kiểm soát quy trình sản xuất, kiểm kê các loại tài sản nhỏ,v..v…

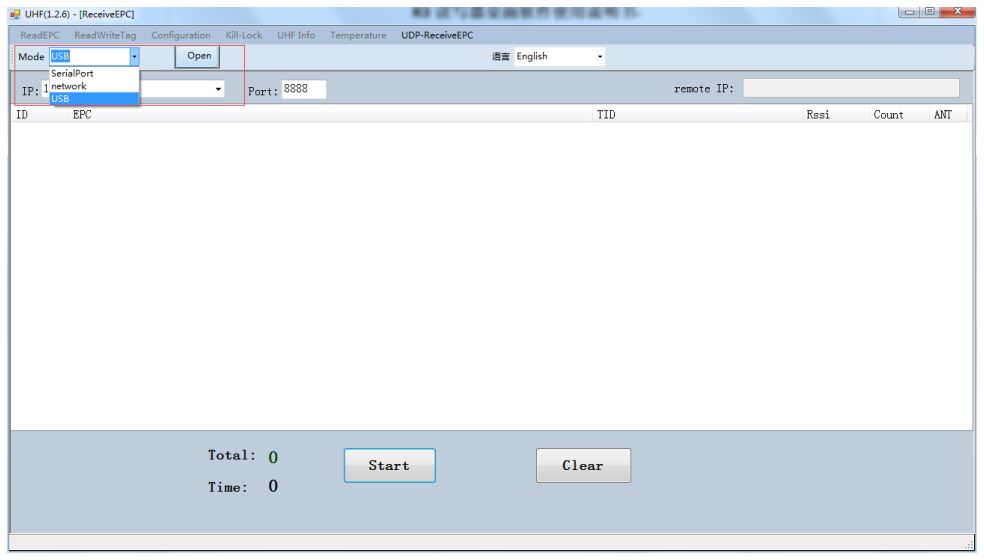

1. Kết nối

Mở phần mềm trên PC, chọn USB ở chế độ Mode, kết nối R3 qua đường USB, sau khi driver cài đặt xong nhấn “Open”

Chainway R3 -1

2. Đọc EPC

Chọn ReadEPC trên đầu thanh điều hướng

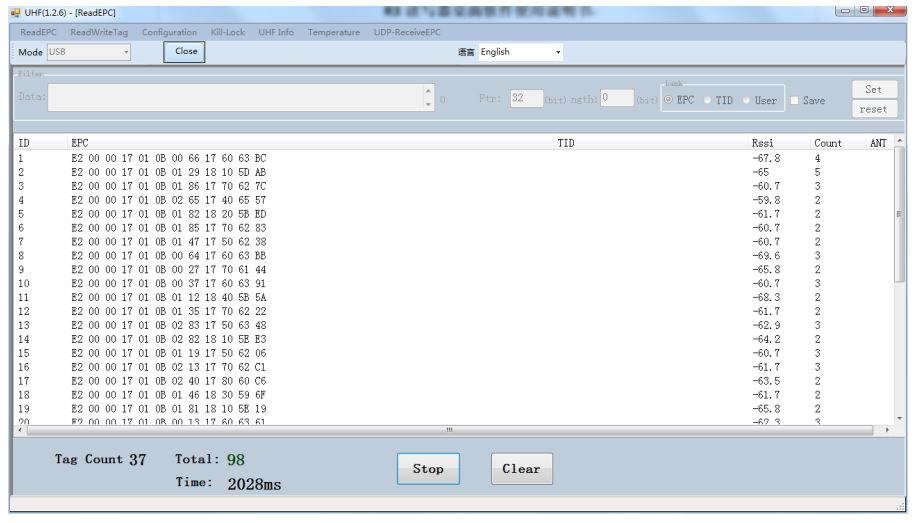

2.1 Bắt đầu đọc EPC

Nhấp vào “Start” để đọc dữ liệu EPC, EPC, TID, Rssi và Count sẽ hiển thị trong vùng trống, Click vào “Stop” để dừng đọc EPC.

Chainway R3 -2

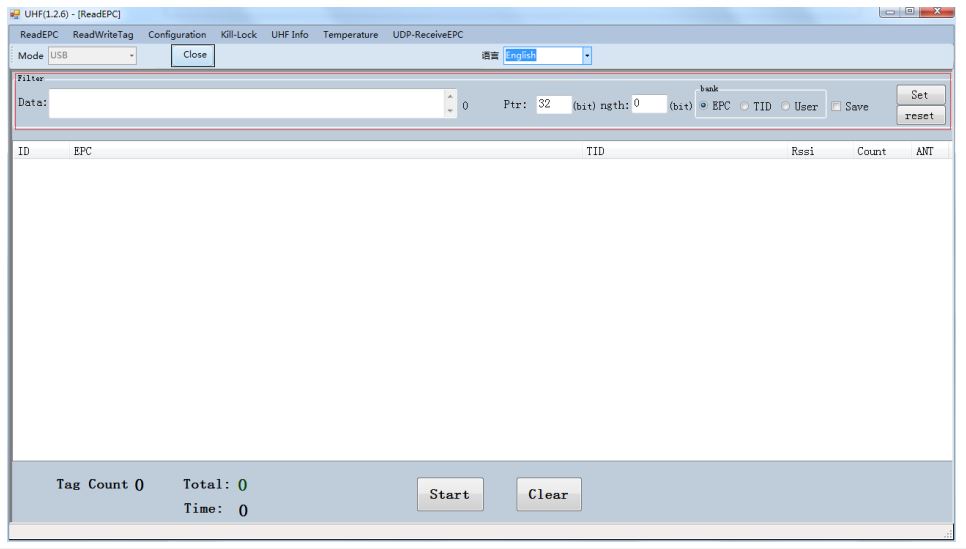

2.2 Bộ lọc (Filter)

Có thể chọn chức năng lọc để lọc thẻ đã được đọc, bao gồm địa chỉ bắt đầu (Ptr), độ dài. Có thể chọn các khu vực EPC, TID, USER. Click vào “Save” để lưu các tham số hiện tại, nhấp vào “Reset” để đặt lại mô-đun về mặc định.

Chainway R3 -3

3. Đọc và ghi thẻ

3.1 Đọc thẻ

Có thể chọn các khu vực RESERVED, EPC, TID và USER để đọc dữ liệu trong từng khu vực và có thể điều chỉnh địa chỉ bắt đầu (Ptr) và độ dài dữ liệu (Len). Mật khẩu truy cập mặc định là 00000000, Click “Read” để đọc dữ liệu. (như hình bên dưới)

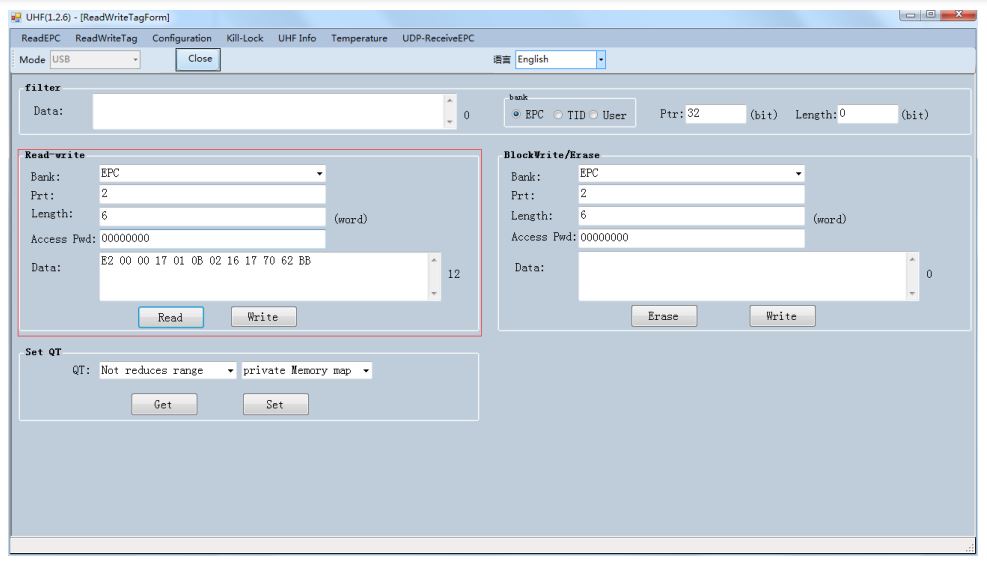

3.2 Ghi thẻ

Có bốn khu vực khối cho mỗi thẻ (RESERVED, EPC, TID và USER), người dùng có thể thiết lập địa chỉ bắt đầu (Ptr) và độ dài dữ liệu (Len), nhập mật khẩu truy cập mặc định 00000000 và giá trị hex, sau đó nhấp vào “Ghi” để ghi dữ liệu.

Chainway R3 -4

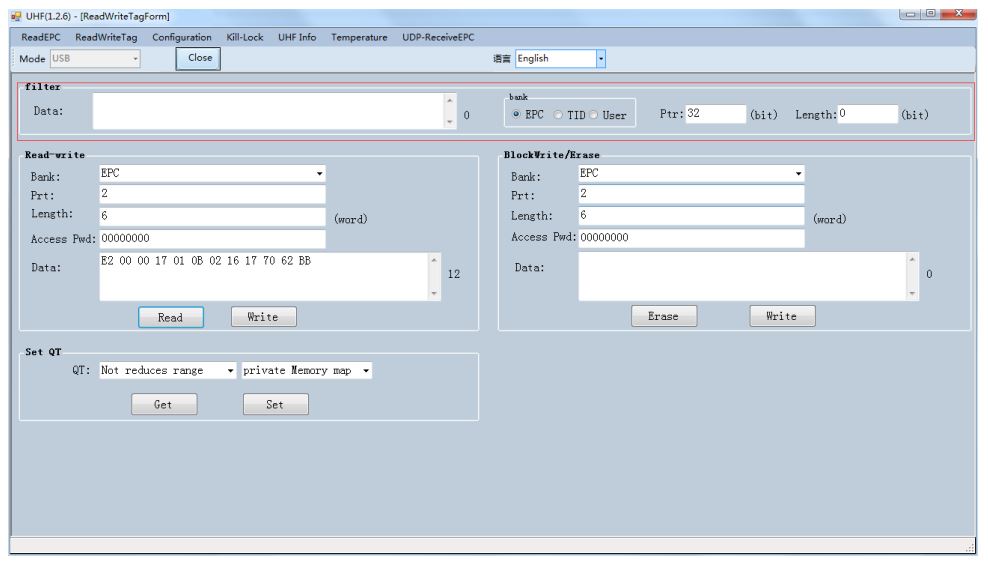

4. Bộc lọc (Filter)

Người dùng có thể thiết lập các tham số trong “Filter” để lọc địa chỉ bắt đầu, độ dài dữ liệu và dữ liệu của các thẻ trong khu vực EPC, TID và USER.

Chainway R3 -5

4. Khóa và hủy thẻ (Lock , Kill Tag)

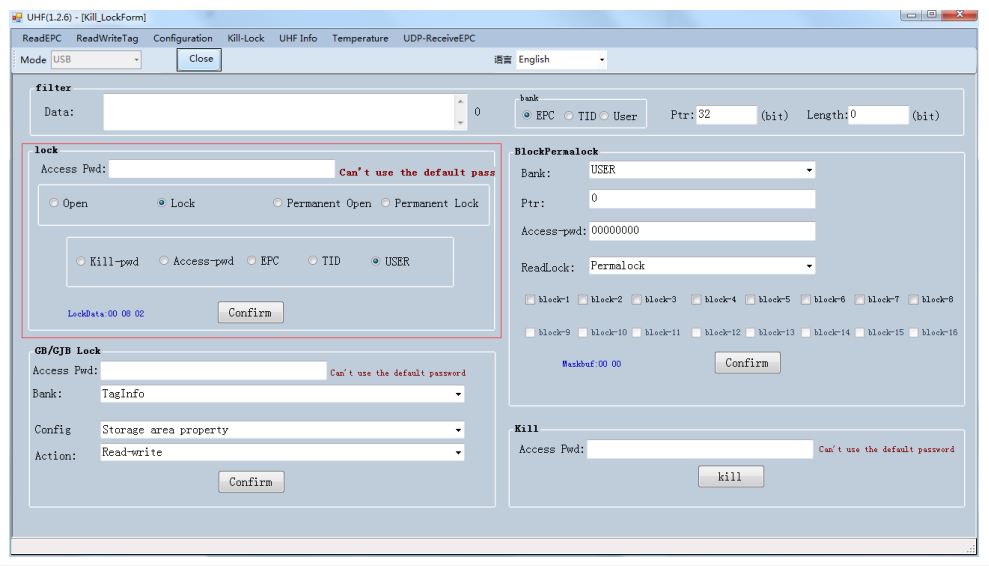

4.1 Lock Tag

Nhập mật khẩu truy cập của thẻ và chọn các tùy chọn cần khóa như “Mở”, “Khóa”, “Mở vĩnh viễn” và “Khóa vĩnh viễn”, sau đó chọn khu vực, bấm “Xác nhận” để khóa thẻ.

Chainway R3 -6

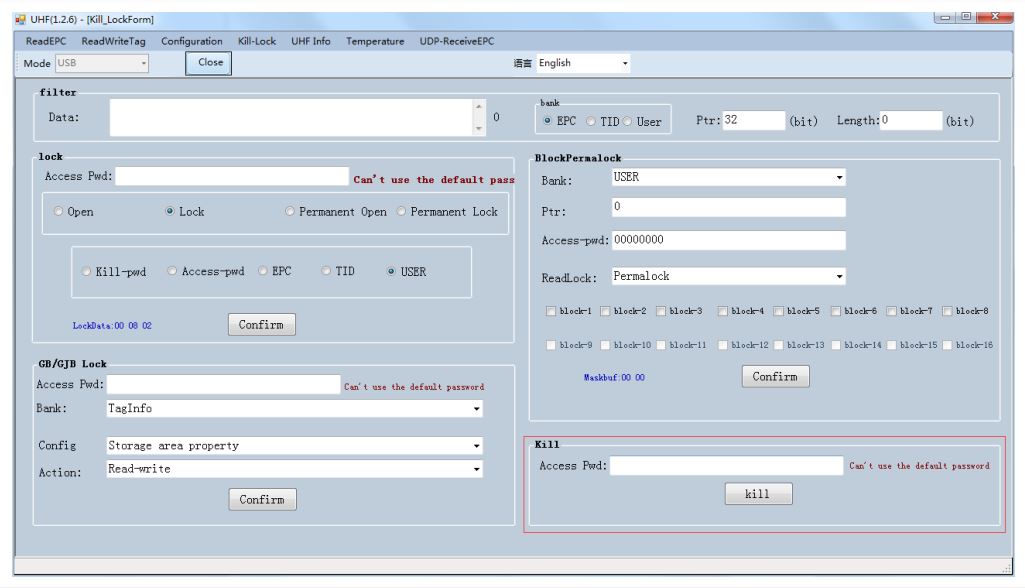

4.2 Kill Tag

Nhập mật khẩu truy cập của thẻ và nhấp vào nút “Kill” để hủy thẻ.

Chainway R3 -7

4.3 Bộ lọc (Filter)

Người dùng có thể thiết lập các tham số để lọc địa chỉ bắt đầu, độ dài dữ liệu và dữ liệu cho các thẻ bị khóa và bị hủy. Chọn các khu vực EPC, TID và USER và thiết lập độ dài thành 0 sau đó làm sạch dữ liệu để tắt bộ lọc.

5. Setup

Click vào “Cấu hình” trên đầu thanh điều hướng để vào thiết lập

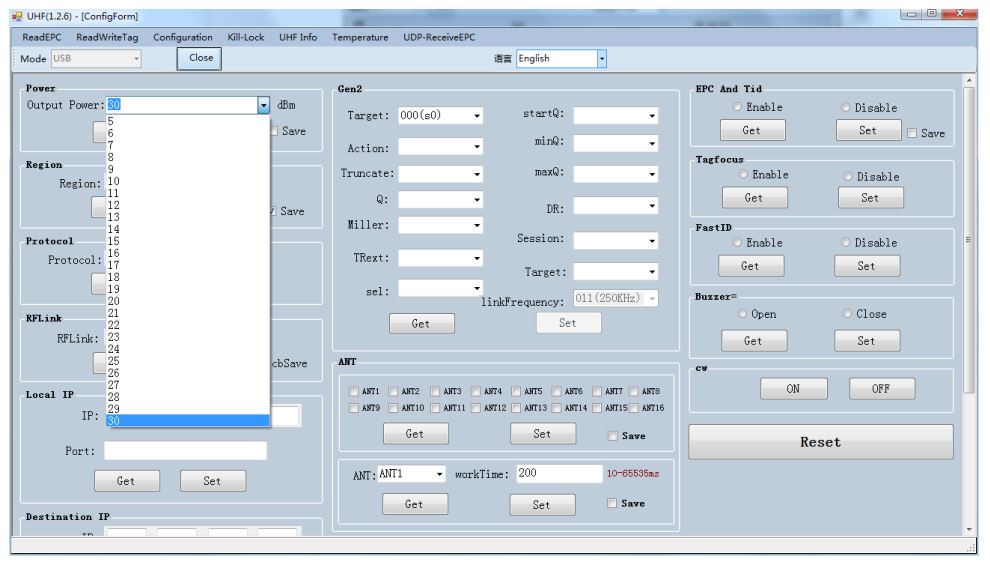

5.1 Output Power

Công suất đầu ra có thể được điều chỉnh từ 5-30dBm, Click vào “Set” để xác nhận điểm công suất; nhấp vào “Get”” để có được mức công suất hiện tại của mô-đun. Chọn “Save” để tiết kiệm công suất đầu ra trong mô-đun.

Chainway R3 -8

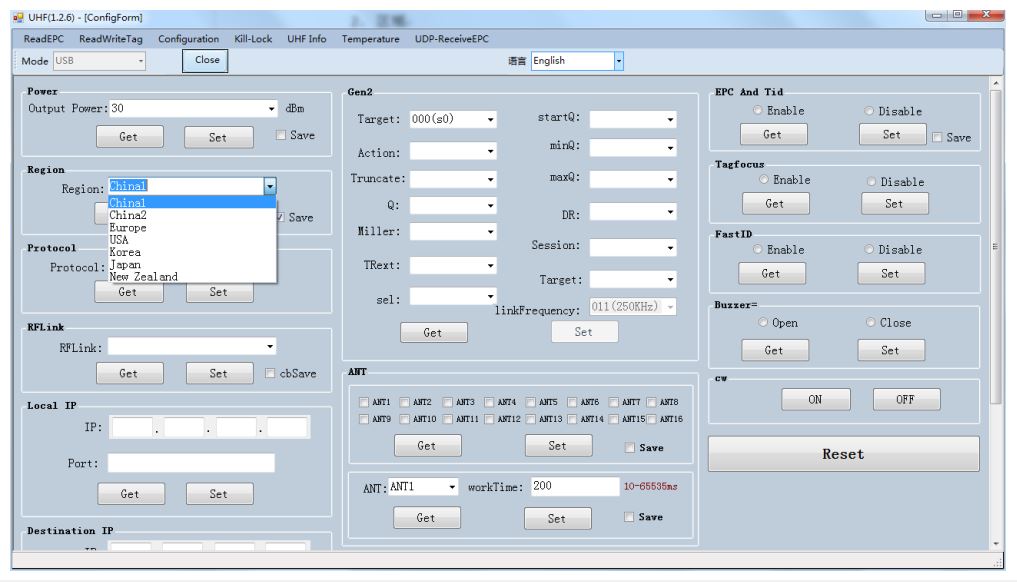

5.2 Khu vực (Region)

Người dùng có thể chọn băng tần UHF của nhiều quốc gia, nhấp vào “Set” để xác nhận thiết lập băng tần, chọn “Save” để lưu cài đặt hiện tại trong mô-đun.

Chainway R3 -9

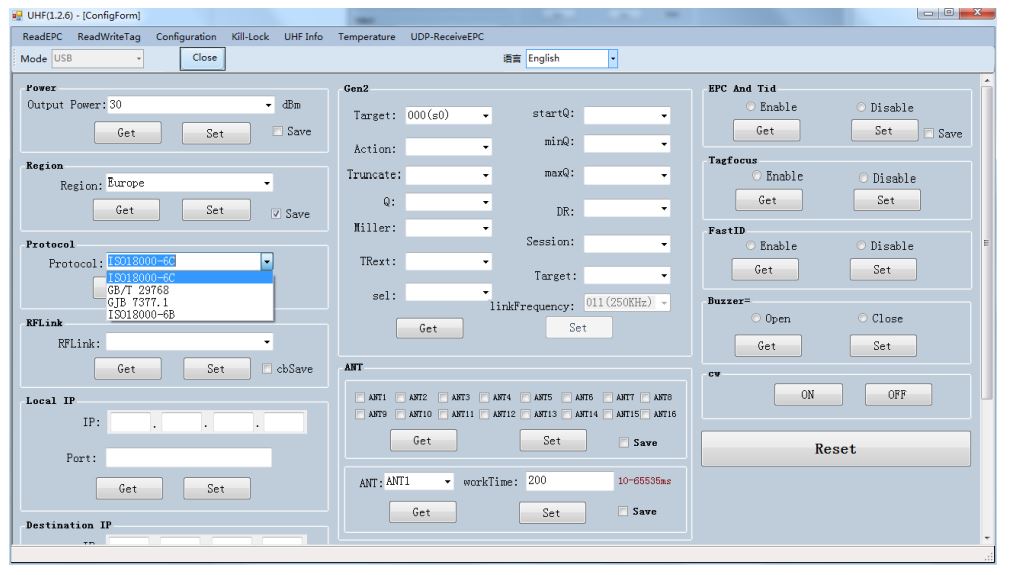

5.3 Giao thức

Người dùng có thể chọn 4 giao thức, nhấp vào “Set” để thiết lập giao thức và nhấp vào “Get” để kiểm tra giao thức hiện tại của mô-đun.

Chainway R3 -10

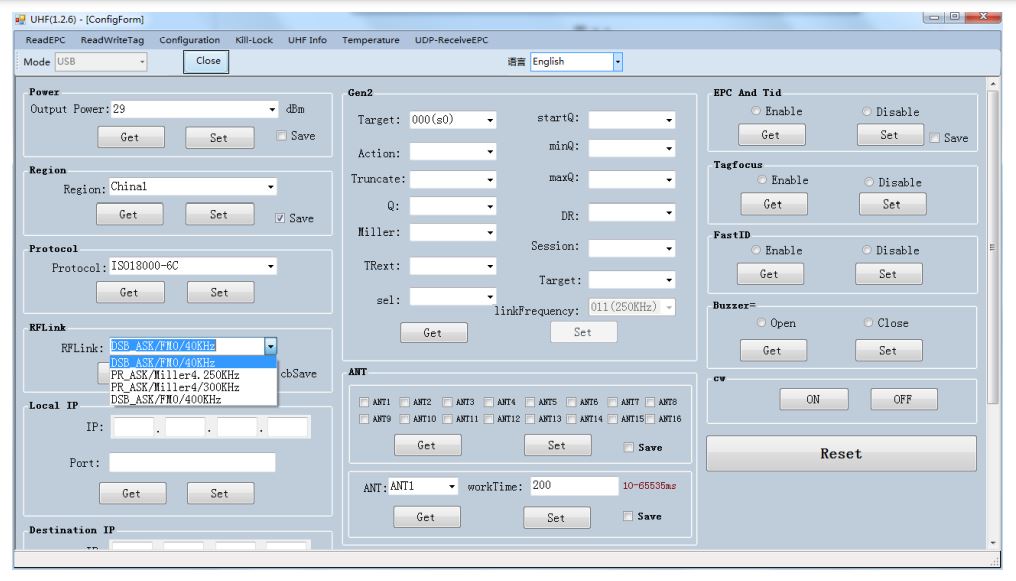

5.4 RFLink

Người dùng có thể chọn 4 liên kết RF, nhấp vào “Set” để xác nhận thiết lập liên kết RF, nhấp vào “Get” để kiểm tra thiết lập liên kết RF hiện tại.

Chainway R3 -11

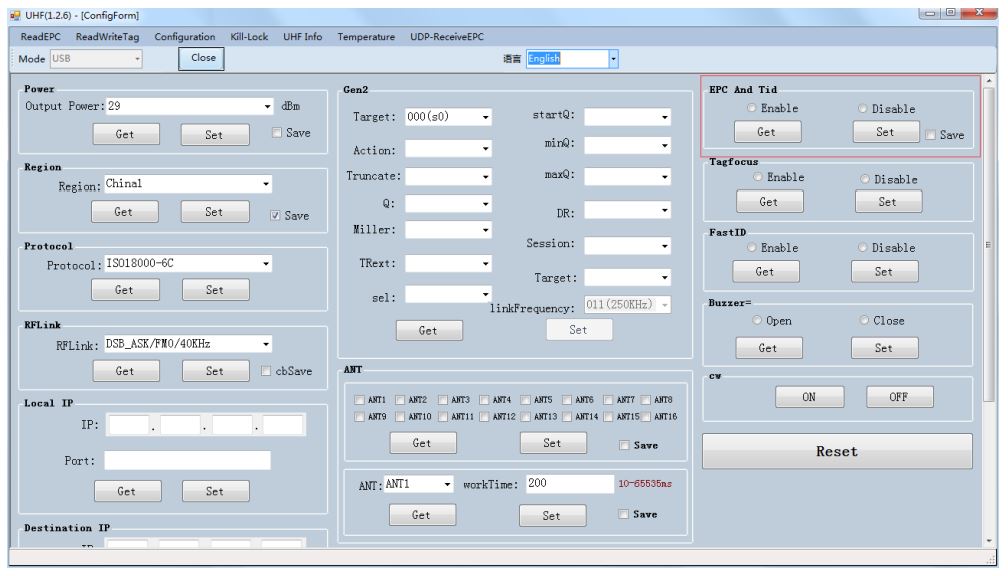

5.5 EPC+TID

Chọn “Enable” hoặc “Disable” và nhấp vào “Set” để bật hoặc tắt chế độ EPC+TID. Nhấp vào “Get” để kiểm tra trạng thái hiện tại.

Chainway R3 -12

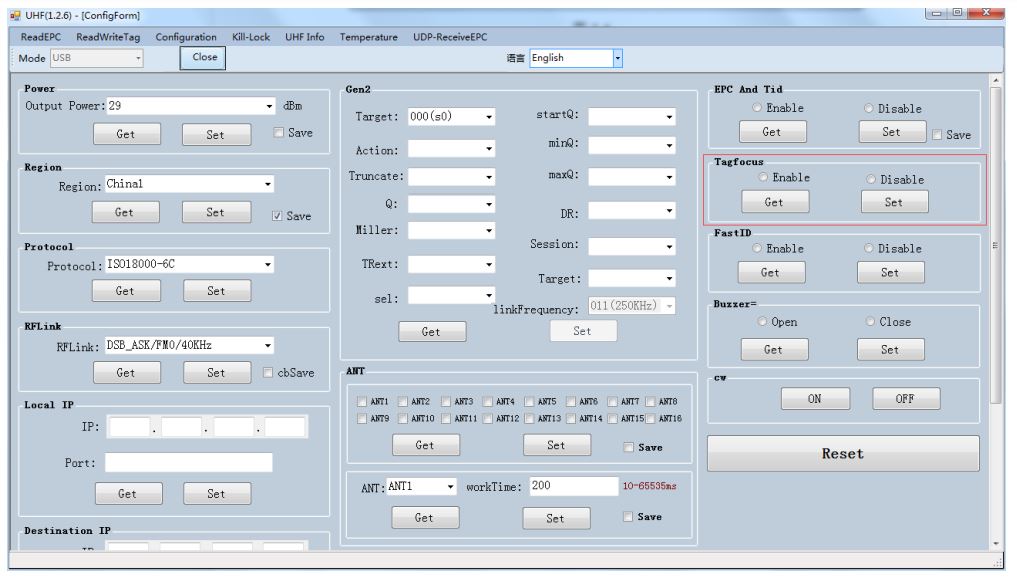

5.6 Tiêu điểm thẻ (Tag Focus)

Chọn “Enable” hoặc “Disable” và nhấp vào “Set” để bật hoặc tắt chế độ TagFocus. Nhấp vào “Get” để kiểm tra trạng thái hiện tại.

Chainway R3 -13

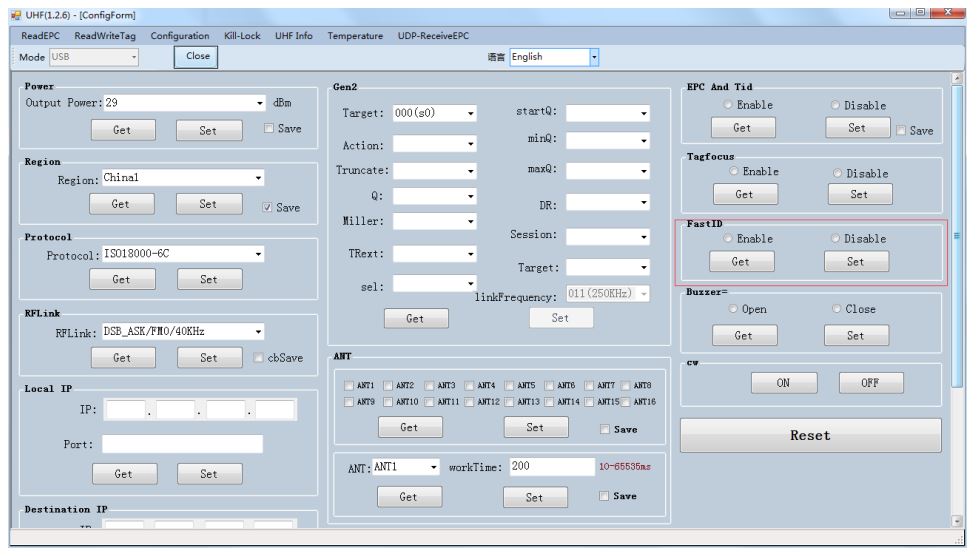

5.7 Fast ID

Chọn “Enable” hoặc “Disable” và nhấp vào “Set” để bật hoặc tắt chế độ FastID. Nhấp vào “Get” để kiểm tra trạng thái hiện tại.

Chainway R3 -14

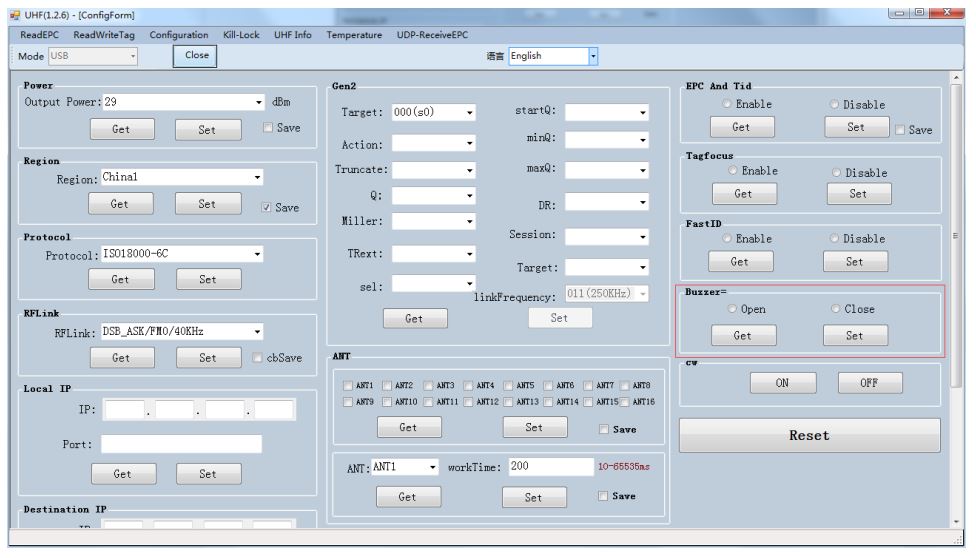

5.8 Buzzer

Chọn “Enable” hoặc “Disable” và nhấp vào “Set” để bật hoặc tắt bộ rung. Nhấp vào “Get” để kiểm tra trạng thái hiện tại.

Chainway R3 -15

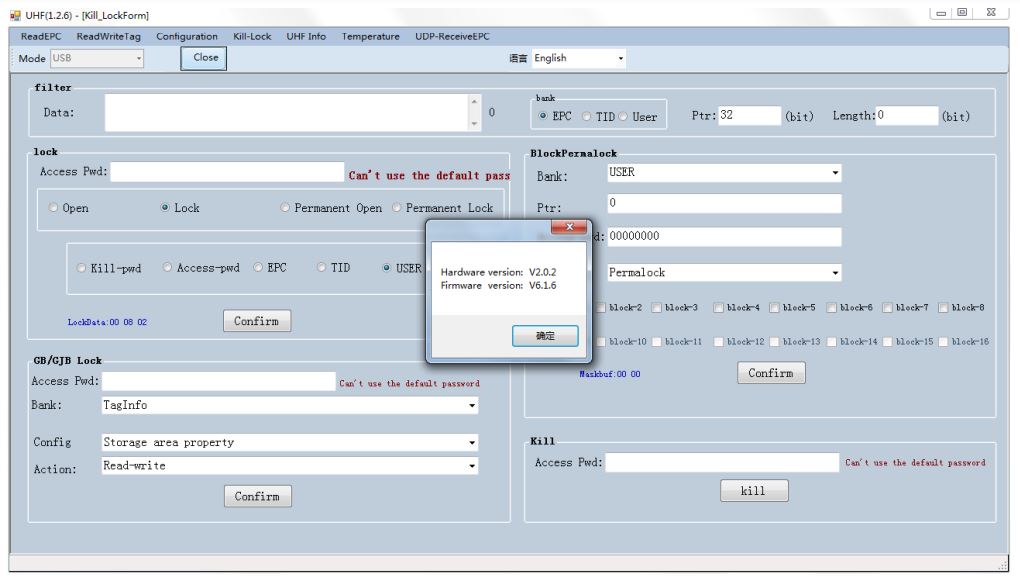

6. Thông tin UHF

Nhấp vào “UHF Infor” trên đầu thanh điều hướng để kiểm tra phiên bản hardware và phiên bản firmware.

Chainway R3 -16

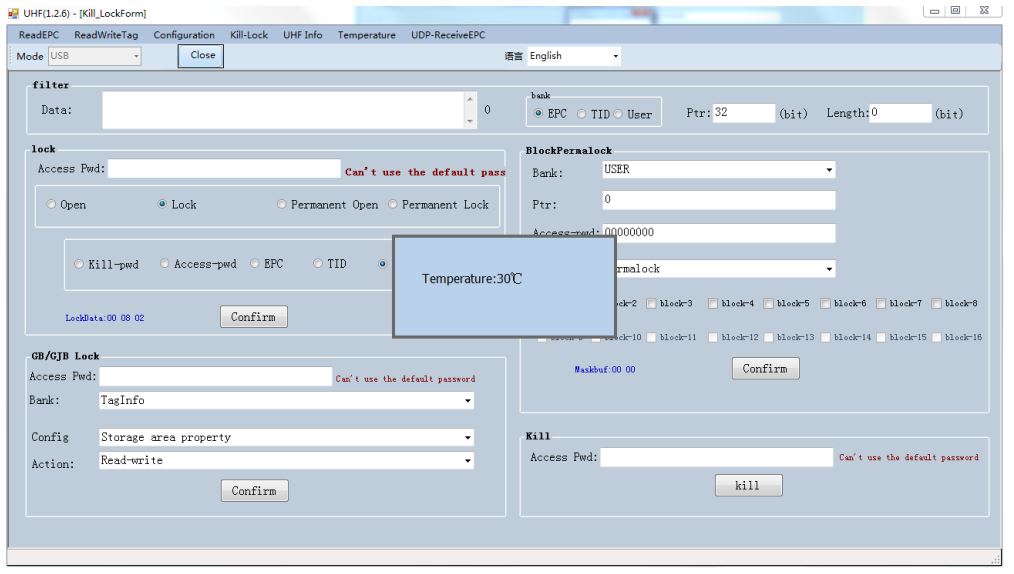

7. Nhiệt độ

Nhấp vào “Temperature” trên đầu thanh điều hướng để kiểm tra giá trị nhiệt độ hiện tại của mô-đun.

Chainway R3 -17
