Hướng dẫn lắp đặt đầu đọc RFID Hopeland CL7206B5A

1. Giới thiệu

Hopeland CL7206B7Ađầu đọc UHF RFID suất cao được tích hợp ăng-ten tròn 6dBi và đầu đọc tất cả trong một. Hỗ trợ giao thức ISO18000-6C/6B. Tần số làm việc bao gồm tần số kép 920MHz~925MHz và 840MHz~845MHz, FCC 902MHz ~ 928MHz và ETSI 865MHz ~ 868MHz.

Công suất đầu ra từ 0 ~ 30dBm tùy chọn, với khoảng cách nhận dạng dài, tốc độ đọc nhanh, tốc độ chính xác cao, khả năng chống nhiễu mạnh, hiệu suất bảo vệ tốt và cài đặt dễ dàng.

2. Chức năng chính

  • Giao thức: hỗ trợ tiêu chuẩn ISO18000-6C/6B
  • Tích hợp sẵn hệ điều hành LINUX
  • Nhiều cổng giao tiếp (Ethernet, RS232, RS485)
  • Hỗ trợ lọc dữ liệu thẻ
  • Công suất đầu ra RF có thể điều chỉnh
  • Chế độ làm việc tùy chọn: tần số không đổi / nhảy tần
  • Hỗ trợ nâng cấp trực tuyến
  • Giao diện I/O: 1 cổng đầu vào bộ ghép quang, 1 cặp đầu ra rơle và 1 cặp đầu ra Wiegand.

3.1. Bản vẽ kỹ thuật

Hopeland-CL7206B5A-1

Size: 164mm×164mm×49.6mm

Weight: 0,7kg (không bao gồm phụ kiện).

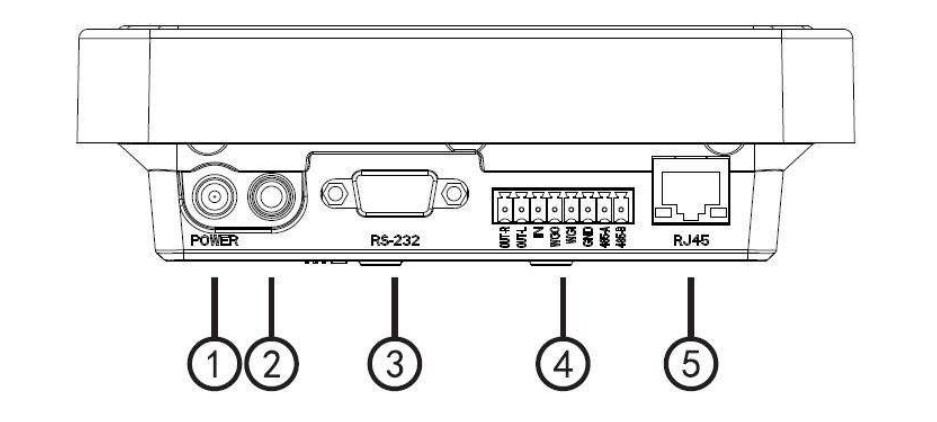

2.2. Cổng kết nối

Hopeland-CL7206B5A-2

  1. Giao diện nguồn
  2. Đèn báo (WIFI hoặc BT ăng ten)
  3. Cổng RS232
  4. Cổng I/O
  5. Cổng RJ45

2.3. Đèn báo

Đèn LED màu xanh lá cây, luôn bật khi thiết bị khởi động, nhấp nháy khi đọc thẻ (với khoảng thời gian 200 mili giây), nhấp nháy nhanh khi giao tiếp với wiegand (không đều đặn) và luôn bật khi ngừng đọc.

Trạng thái đầu đọc  Trạng thái đèn LED
Bật nguồn Luôn mở
Đọc thẻ Nhấp nháy (khoảng thời gian 200ms))
Kết nối Wiegand Nhấp nháy nhanh (không đều đặn)
Dừng đọc thẻ Luôn mở

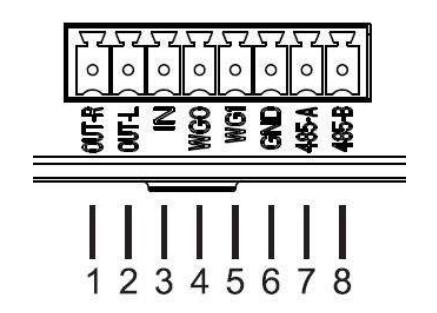

2.4. Sơ đồ cổng I/O

Mô tả tín hiệu điều khiển cổng kết nối I/O

Pin No. Pin description Pin definition
1 Relay #1 output port OUT_R
2 Relay #1 output port OUT_L
3 External signal input IN
4 Wiegand output signal 0 WG0
5 Wiegand output signal 1 WG1
6 Ground IO_GND
7 White-brown RS485 positive
8 brown RS485 negative

2.5. Sơ đồ kết nối network

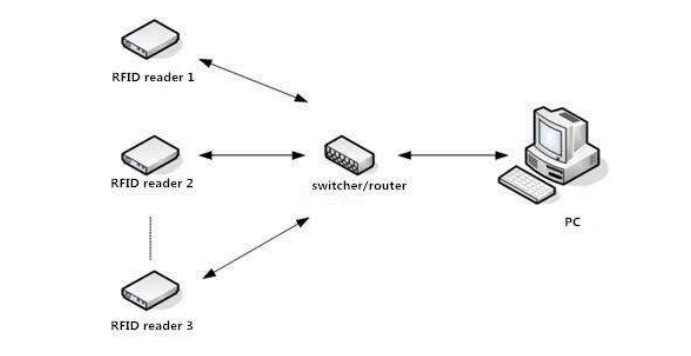

Giao diện mạng được sử dụng cho kết nối tốc độ cao ở khoảng cách xa (dưới 80 m), có thể được kết nối với bộ chuyển đổi 10 hoặc bộ định tuyến thông qua cáp mạng hoặc kết nối trực tiếp với giao diện mạng PC, tham khảo hình ảnh bên dưới.

Hopeland-CL7206B5A-43. Cài đặt Hopeland CL7206B7A

3.1 Lưu ý

Để đảm bảo thiết bị hoạt động bình thường và ổn định cũng như an toàn và tài sản cá nhân của bạn, vui lòng đọc kỹ các lưu ý sau trước khi cài đặt đầu đọc CL7206B7A,
1. Trước tiên, hãy kiểm tra xem đầu tiếp đất của ổ cắm điện có được nối với đất hay không và xem điện áp nguồn điện cục bộ có phù hợp với dải điện áp áp dụng của đầu đọc hay không;

2. Kiểm tra thiết bị và kết nối bên ngoài nếu được kết nối chặt chẽ;

3. Chú ý đến việc lựa chọn loại và giới hạn chiều dài của cáp và dây nối.

  • Dây mạng kết nối trực tiếp, dài không quá 80 mét
  • R485 cáp kết nối trực tiếp, không dài hơn 80 mét
  • Dây nối tiếp kết nối trực tiếp, không dài hơn 5 mét

4. Khi lắp đặt nhiều đầu đọc, vị trí ăng-ten và khoảng cách ăng-ten phải phù hợp để tránh nhiễu lẫn nhau.

3.2. Điều kiện lắp đặt

Trước khi lắp đặt đầu đọc, vui lòng kiểm tra kỹ tình trạng sản phẩm có tốt không, các phụ kiện có đầy đủ hay không, nếu có hư hỏng vui lòng liên hệ nhà cung cấp

3.3. Kết nối thiết bị

3.3.1. Bật nguồn

Cắm dây nguồn vào ổ cắm nguồn AC và cắm đầu còn lại vào đầu nối nguồn của thiết bị và siết chặt.

Bật lên và đợi khoảng 12 giây, quá trình khởi tạo hệ thống hoàn tất và ở trạng thái chờ.

3.3.2. Kết nối máy tính

Thiết bị cung cấp bộ cáp đặc biệt cho adapter, bao gồm kết nối mạng, dây nối, USB và nguồn.

  • Cổng RS232 dành cho giao tiếp khoảng cách ngắn (dưới 5m), thông qua đầu nối DB9 và kết nối cổng nối tiếp PC để thực hiện giao tiếp giữa PC và thiết bị.
  • Cổng RS485 được sử dụng cho kết nối nối tiếp khoảng cách dài (dưới 80m)
  • Cổng network RJ45 dùng để liên lạc khoảng cách xa (dưới 80m), kết nối PC với cáp nối dài.

3.4. Cài đặt thiết bị

Phạm vi đọc và ghi của đầu đọc phụ thuộc vào ứng dụng on-site, góc nghiêng của ăng ten được điều chỉnh để đạt được hiệu suất đọc và ghi tốt nhất.

3.5. Nghiệm thu

Chủ yếu là nghiệm thu 2 phần: cấu trúc lắp đặt và hiệu suất.

3.5.1 Nghiệm thu kết cấu lắp đặt.

Kiểm tra chi tiết dưới đây:

  • Đầu đọc có được cố định chắc chắn, không bị lỏng lẻo;
  • Cáp có được kết nối chắc chắn hay không;
  • Các vít có được siết chặt hay không

3.5.2 Nghiệm thu hiệu suất

  • Đầu đọc có hoạt động tốt hay không;
  • Phạm vi đọc và ghi có hợp lý không

4. Các hư hỏng thường gặp

4.1. Bảo trì hàng ngày

Bảo trì định kỳ sử dụng Hopeland CL7206B7A: Để kiểm tra xem kết nối đường dây điện của đầu đọc RFID còn hoạt động tốt không

4.2. Phân tích hư hỏng thường gặp và giải pháp

Sự cố hệ thống cung cấp điện:

  • Kiểm tra xem adapter có bình thường không và điện áp nguồn AC nằm trong khoảng 100V ~ 240V.

Đèn báo bảng điều khiển không sáng khi bật nguồn:

  • Kiểm tra xem cổng kết nối có bình thường không, nếu không bình thường, vui lòng liên hệ bộ phận chăm sóc khách hàng.

Cổng kết nối không thể kết nối:

  • Kiểm tra xem cáp nối có không được kết nối hoặc kết nối không ổn định hay không.
  • Kiểm tra xem tốc độ truyền kết nối cổng nối tiếp của đầu đọc có đúng không.
  • Kiểm tra xem cổng COM đã chọn có đúng không.

Cổng mạng không thể kết nối:

  • Nhà sản xuất đặt địa chỉ IP mặc định: 192.168.1.116:9090 khi đầu đọc CL7206B7A xuất xưởng, đảm bảo địa chỉ IP của PC và đầu đọc trong cùng một phân đoạn mạng, chẳng hạn như “192.168.1.XXX” thì bạn có thể kết nối với đầu đọc, nếu quên IP địa chỉ của thiết bị, bạn có thể đặt lại địa chỉ IP của đầu đọc thông qua cổng nối tiếp.

Đầu đọc không thể đọc thẻ

  • Kiểm tra xem cài đặt số ăng-ten có đúng không
  • Kiểm tra xem nhãn có bị hỏng không
  • Kiểm tra xem nhãn có được đặt trong phạm vi đọc và ghi hợp lệ của đầu đọc hay không.
  • Kiểm tra xem nhiễu điện từ giữa đầu đọc và thiết bị khác. Đối với vấn đề người dùng không thể giải quyết, vui lòng liên hệ với chăm soc khách hàng.
