Hướng dẫn lắp đặt cổng kiểm soát RFID UHF Hopeland I3

Giới thiệu

Hopeland I3 là một hệ thống cổng kiểm soát RFID UHF thông minh, hiệu suất cao, có giao diện phong phú và thiết kế đẹp. Phù hợp cho các kịch bản ứng dụng trong nhà như kho bãi, hậu cần, siêu thị và thư viện.

Tính năng sản phẩm

  • Máy tính công nghiệp 13,3 inch (tùy chọn)
  • Tích hợp cảm biến hồng ngoại
  • Dải đèn nhắc LED ba màu
  • Tích hợp còi báo động
  • Ăng-ten chùm tia hẹp, vùng phủ sóng tín hiệu mặt phẳng ngang của điều khiển truy cập là chính xác để tránh đọc sai
  • Khoảng cách 2m (có thể tùy chỉnh 0.5~4m)
  • Tiêu chuẩn bảo vệ: IP42
  • Chất liệu: nhôm định hình công nghiệp, nhựa kỹ thuật độ bền cao
  • Màu sắc: Thân chính màu đen trang nhã, bảng điều khiển màu trắng sứ.
  • Trọng lượng tịnh: khoảng 28kg, tổng trọng lượng: khoảng 34Kg

Thông số hiệu suất

  • Air Interface Protocol: EPC C1G2 / ISO 18000-6C, ISO 18000-6B Hỗ trợ giao thức chống va chạm, khả năng nhận dạng nhiều thẻ mạnh mẽ
  • Chế độ làm việc: tùy chọn nhảy tần/nhảy tần cố định
  • Dải tần: CHN,920MHz~925MHz 840MHz~845MHz FCC, 902MHz~928 MHz ETSI,865MHz~868 MHz
  • Công suất đầu ra RF: 33dBm±1dB (MAX)
  • Độ chính xác công suất đầu ra: ±1dB
  • Băng thông chiếm kênh: <200KHz
  • Độ ổn định tần số: ≤±10ppm
  • Ăng ten: Ăng ten chùm tia hẹp (9dBi).  Tốc độ nhận dạng thẻ: >400 lần/giây
  • Giao diện truyền thông: Ethernet và USB thích ứng 10M/100M Hỗ trợ đọc dày đặc/Phát hiện cổng ăng-ten/lọc dữ liệu thẻ/RSSI/cập nhật trực tuyến
  • Nguồn điện: Đầu vào AC 100-240V ~, 50/60Hz
  • Công suất tiêu thụ: 30W (công suất đầu ra RF 33dBm)

Cấu trúc

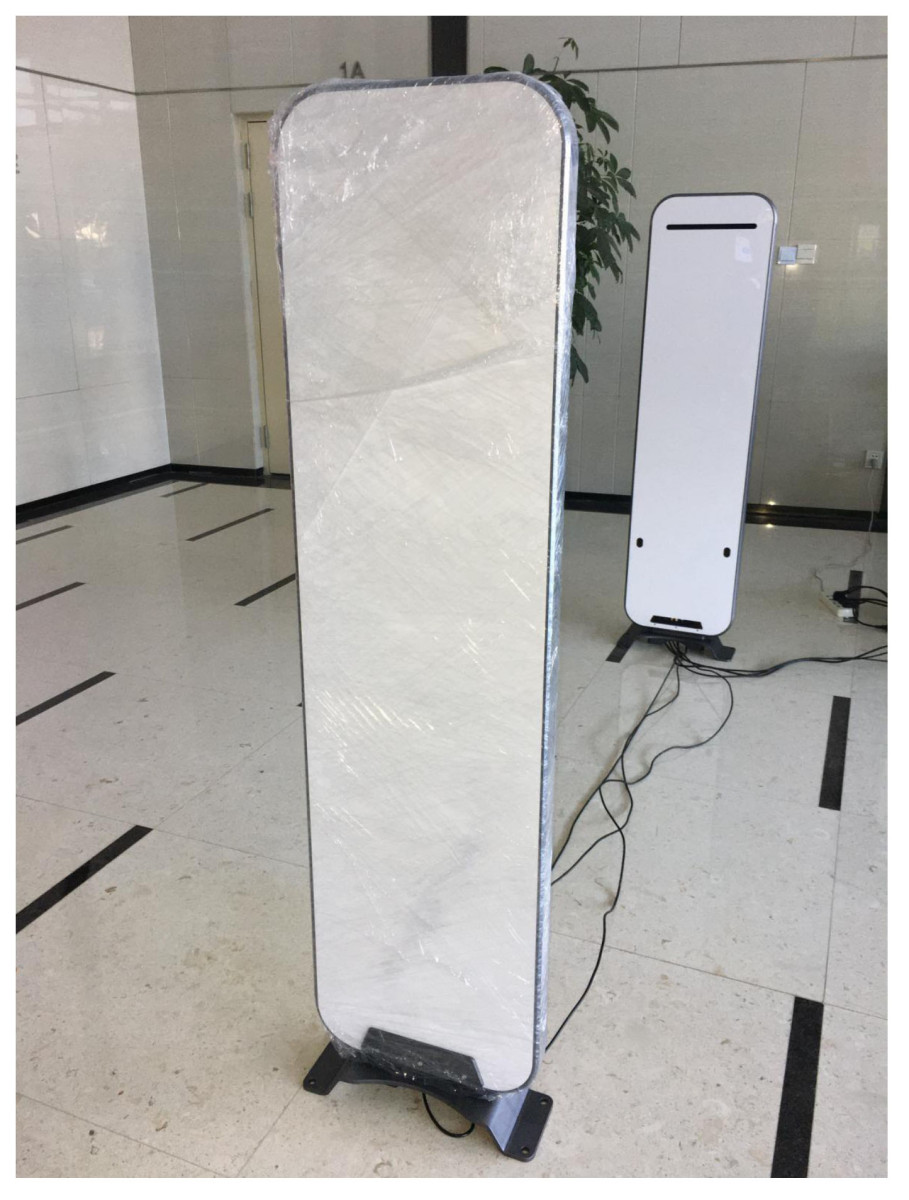

Hopeland-I3

Cài đặt

Kết nối cửa chính và cửa phụ

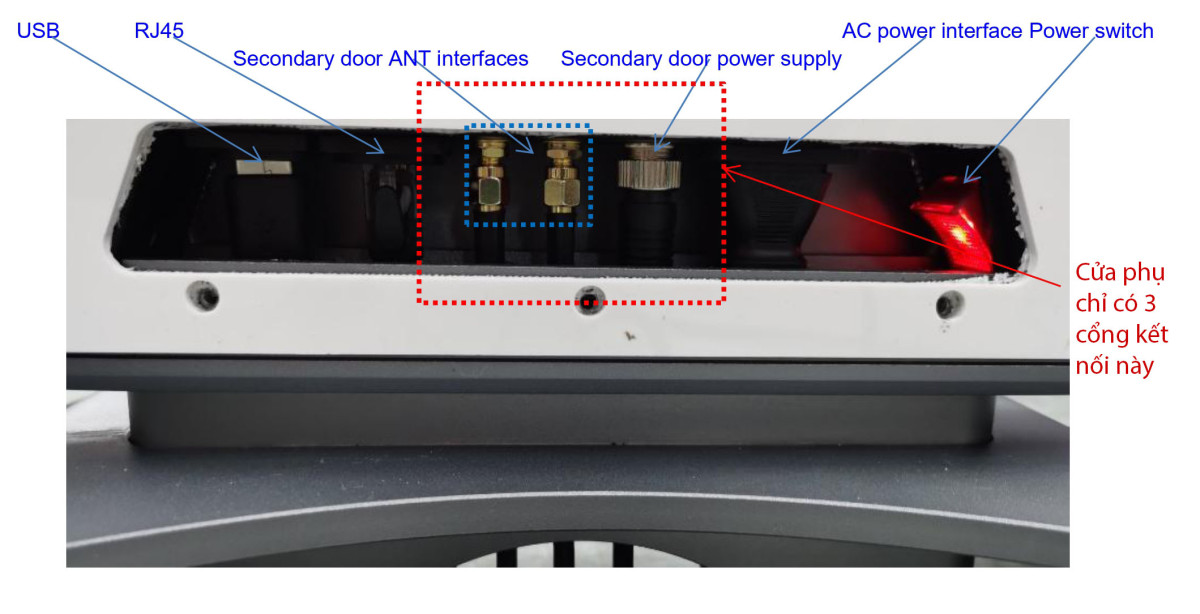

Mô tả giao diện cửa chính và cửa phụ

Cửa chính có: hai cổng kết nối ăng ten cửa phụ, cổng cấp nguồn cho cửa phụ, cổng mạng RJ45, USB, cổng AC power

Cửa phụ có: hai cổng kết nối ăng-ten và cổng cấp nguồn. Lần lượt tháo các tấm chắn bảo vệ ở hai bên đáy của cửa chính và cửa phụ, và có thể thấy các cổng của cửa chính và cửa phụ.

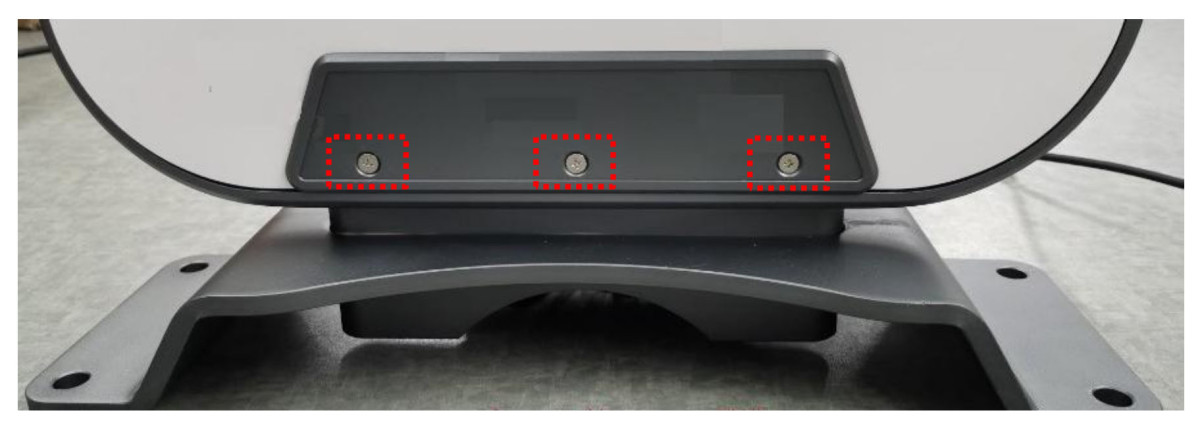

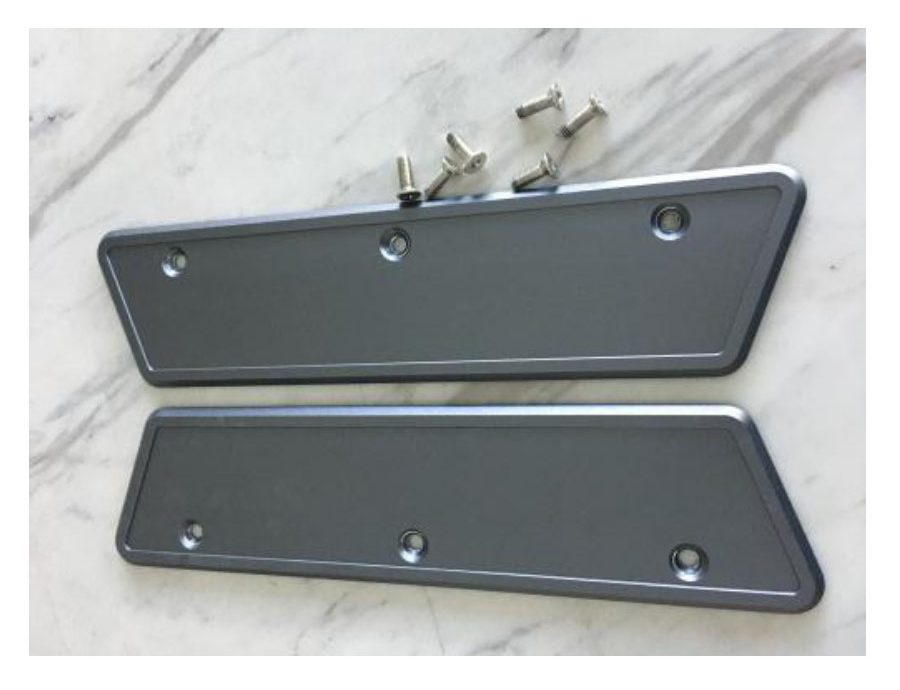

Tháo ba vít để tháo tấm chắn bảo vệ.

Đặt đầu đọc cổng nhẹ nhàng để thuận tiện cho việc đi dây. Bạn nên lắp cáp với đầu nối có ren trước, sau đó lắp cáp có đầu nối plug-in. Cửa chính và cửa phụ được lắp đặt giống nhau.

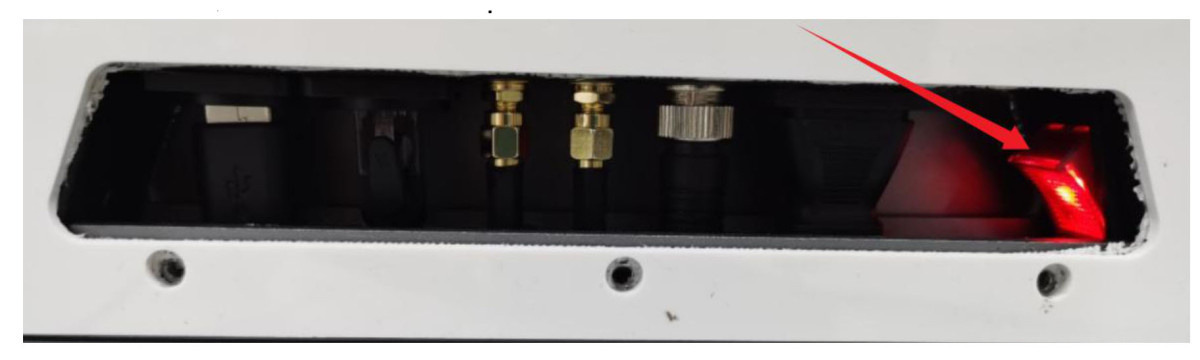

Sau khi kết nối và căn chỉnh các cửa chính và cửa phụ, hãy bật công tắc nguồn để kiểm tra và tấm chắn bảo vệ được lắp lại sau khi kiểm tra là OK.

Kiểm tra chức năng

Để kiểm tra các chức năng của đầu đọc cổng, bạn cần sử dụng phần mềm demo, phần mềm này có thể được kết nối với đầu đọc cổng qua USB hoặc mạng.

Kiểm tra cảm biến hồng ngoại

Đầu đọc cổng có hai cặp cảm biến hồng ngoại tích hợp, GPI1 và GPI2 tương ứng với đầu đọc cổng, có thể được đặt để kích hoạt đọc thẻ hoặc để đánh giá mục nhập và thoát thông qua tia hồng ngoại.

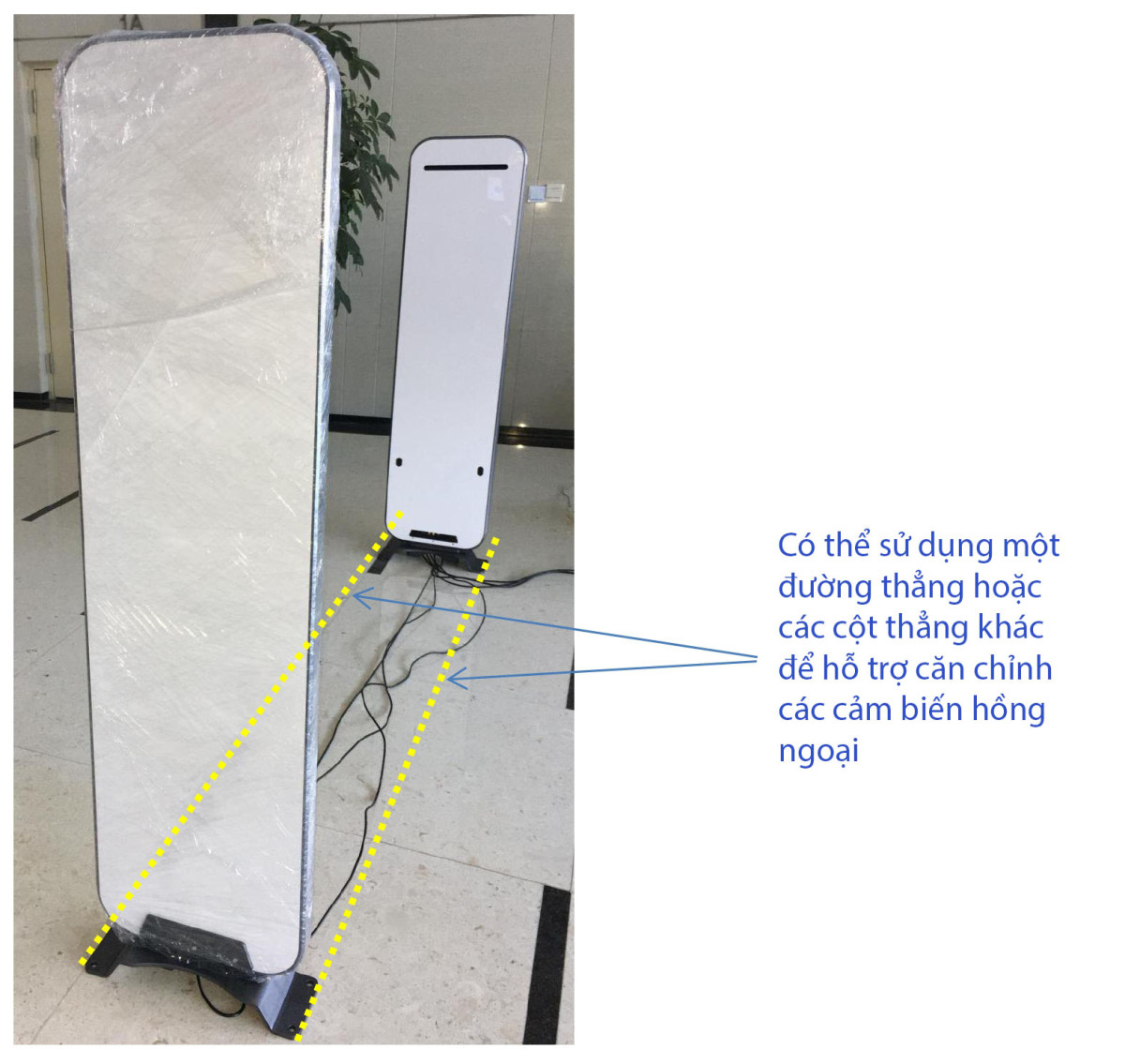

Trước khi kiểm tra chức năng hồng ngoại của cổng đầu đọc, cần căn chỉnh hai cặp cảm biến hồng ngoại của cửa chính và cửa phụ, có thể thực hiện được với sự trợ giúp của các công cụ liên quan.

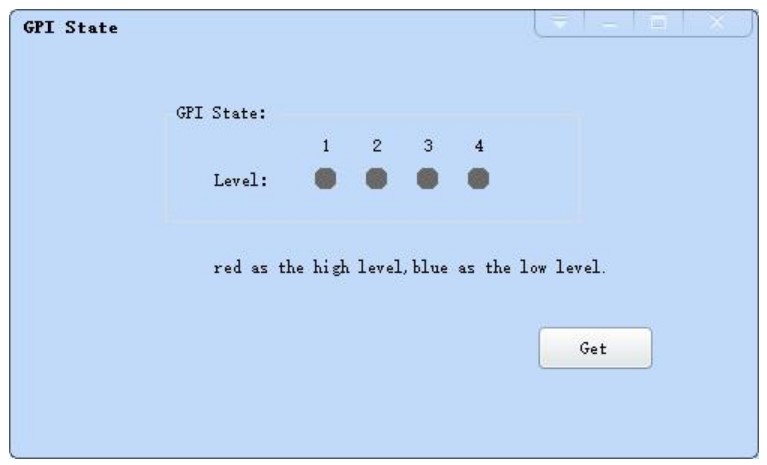

Trong trường hợp có hai cặp căn chỉnh hồng ngoại, hãy kiểm tra trạng thái GPI, GPI 1 và 2 đều có màu xám. Khi hai cặp hồng ngoại bị cắt hoặc bị lệch, hãy kiểm tra trạng thái GPI và GPI 1 và 2 đều có màu đỏ.

Hopeland-I3-9

Kiểm tra dải đèn LED và còi báo động

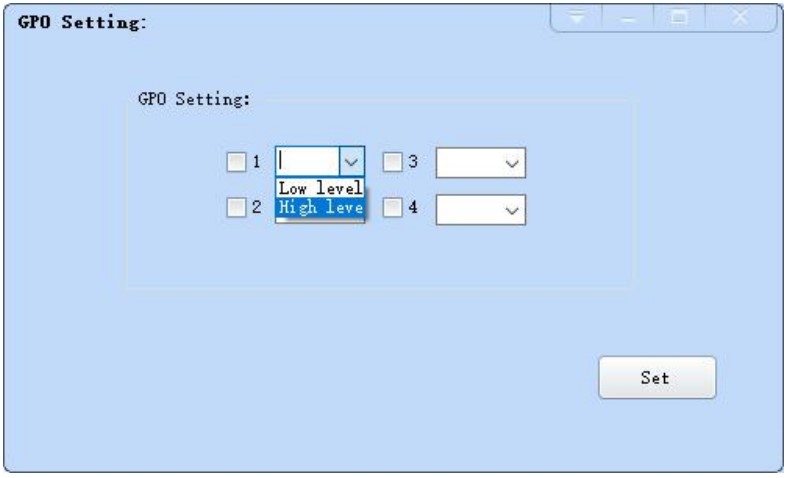

Đầu đọc cổng có dải đèn LED ba màu tích hợp và chuông báo động, tương ứng với GPO1, GPO2, GPO3 và GPO4 của đầu đọc, cài đặt các trạng thái GPO khác nhau có thể điều khiển màn hình của dải đèn LED và âm thanh của còi báo động.

Cụ thể như sau:

  • Mức cao GPO1, mức thấp GPO khác, đèn xanh bật
  • Mức cao GPO2, mức thấp GPO khác, đèn đỏ bật
  • Mức cao GPO3, mức thấp GPO khác, đèn xanh lam đang bật
  • Mức cao GPO4, mức thấp GPO khác, âm thanh báo động
  • Cũng có thể được sử dụng kết hợp, ví dụ, GPO2 và 4 mức cao, các mức thấp khác, đèn đỏ sáng và còi báo động kêu.

Phân tích lỗi thường gặp và giải pháp

Lỗi hệ thống cung cấp điện: Kiểm tra xem điện áp nguồn AC có nằm trong khoảng từ 100V đến 240V không.

Không thể kết nối cổng mạng: Địa chỉ IP và cổng mặc định của hệ thống cổng kiểm soát RFID UHF Hopeland I3 là 192.168.1.116:9090 đảm bảo địa chỉ IP của PC và đầu đọc trong cùng một phân đoạn mạng, chẳng hạn như “192.168.1.XXX” thì có thể kết nối với đầu đọc, nếu quên địa chỉ IP của thiết bị, có thể đặt lại địa chỉ IP của đầu đọc thông qua cổng USB.

Đầu đọc không thể đọc thẻ:

  • Kiểm tra xem số ăng-ten có được đặt chính xác không
  • Kiểm tra xem thẻ có bị hỏng không
  • Kiểm tra xem vị trí đặt thẻ có nằm trong phạm vi đọc hiệu quả của đầu đọc hay không
  • Kiểm tra xem có nhiễu điện từ giữa các đầu đọc hoặc các thiết bị khác
  • Đối với các sự cố mà người dùng không tự giải quyết được, vui lòng liên hệ chăm sóc khách hàng.
