Giới thiệu về phần mềm Speedway Connect trên đầu đọc Impinj

Speedway Connect là phần mềm được cấp phép bởi Impinj sử dụng để chạy trên các hệ thống cổng và đầu đọc Impinj, nó cho phép người dùng dễ dàng triển khai thêm công nghệ RFID vào hệ thống của mình, mở rộng phạm vi tiếp cận của công nghệ thu thập dữ liệu mạnh mẽ này. Giao diện người dùng được thiết kế đơn giản hóa giúp cho những người kể cả không quen thuộc với RFID cũng có thể thiết lập các cấu hình đầu đọc cơ bản. Dữ liệu được chuyển tới ứng dụng PC bằng các tổ hợp phím thông qua USB-HID, Serial Port, Ethernet hoặc Web để triển khai RFID mà không tốn kém chi phí phát triển phần mềm hoặc phần mềm trung gian.

Lưu ý: Speedway Connect KHÔNG tương thích với đầu đọc RFID Impinj R700

Bắt đầu với Impinj Speedway Connect

Sau đây, chúng tôi sẽ mô tả những việc cần làm khi cài đặt cấu hình cho phần mềm đọc trên Impinj Speedway Connect bao gồm thiết lập phần cứng và cài đặt phần mềm. Impinj Speedway Connect tương thích với các đầu đọc Impinj Speedway RAIN RFID (R120, R220, R420) và cả với cổng Impinj xArray RAIN RFID, cổng Impinj xSpan RAIN RFID và cổng RFID Impinj xPortal RAIN.

Bước 1: Bắt đầu bằng cách kết nối phần cứng cho đầu đọc Impinj hoặc hệ thống cổng Impinj

Speed way (R120/ R220/ R420) và xPortal

1. Gắn ăng-ten vào đầu đọc Impinj. Nếu có nhiều ăng ten RFID, cần cẩn thận không để các dây cáp ăng ten bắt chéo nhau.
2. Kết nối đầu đọc Impinj với PC trực tiếp hoặc qua bộ định tuyến hay bộ chuyển mạch bằng cáp Ethernet tiêu chuẩn.
3. (Tùy chọn) Kết nối cáp USB hoặc cáp RS-232 giữa đầu đọc Impinj và PC
   1. Đầu USB Type A sẽ kết nối với PC.
   2. Đầu thiết bị USB Type B sẽ kết nối với cổng Thiết bị USB trên đầu đọc Speedway.
   3. Các chân RS-232 nằm trên cổng GPIO 15 chân của đầu đọc RFID Impinj.
      1. Pin 2 – Receive
      2. Pin 3 – Transmit
      3. Chân 7 – Ground
4. Kết nối nguồn với đầu đọc Impinj và đợi đầu đọc khởi động. (~ 90 giây). Sử dụng Bộ chuyển đổi AC hoặc PoE

xArray và xSpan

1. Kết nối Impinj xSpan hoặc Impinj xArray với PC trực tiếp hoặc qua bộ định tuyến hoặc bộ chuyển mạch bằng cáp Ethernet tiêu chuẩn.
2. (Tùy chọn) Kết nối cáp USB với thiết bị và / hoặc cáp RS-232 giữa cổng và PC
   • Đầu USB Type A sẽ kết nối với PC.
   • Đầu thiết bị USB Type B sẽ kết nối với cổng Thiết bị USB trên cổng Impinj.
3. Kết nối Bộ chuyển đổi AC hoặc PoE với cổng Impinj và đợi nó khởi động. (~ 90 giây).

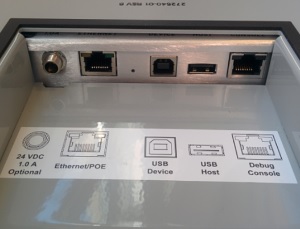

xArray’s Ports

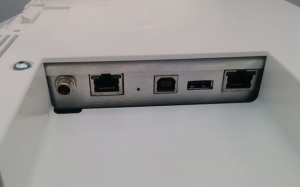

xSpan’s Ports

Bước 2: Tải Impinj Speedway Connect lên đầu đọc Speedway hoặc cổng Impinj của bạn.

Nếu bạn nhận file được Impinj Speedway Connect ở định dạng tệp .upg , chỉ cần tải nó lên đầu đọc Impinj hoặc cổng Impinj tương tự như cách tải filmware. Vui lòng nâng cấp filmware lên phiên bản mới nhất trước khi cài đặt. Các filmware luôn có sẵn từ đối tác được Impinj ủy quyền và rất dễ dàng tải lên bằng cách sử dụng đầu đọc Speedway hoặc WebUI của cổng Impinj (http://speedwayr-xx-xx-xx, http://xarray-xx-xx-xx, http://xspan-xx-xx-xx, v.v.).

Khi Impinj Speedway Connect được cài đặt thành công, trình đọc Speedway hoặc WebUI của cổng Impinj sẽ hiển thị thông tin ‘Application SW Version‘.

Bước 3: Tinh chỉnh cấu hình đầu đọc Speedway hay cổng Impinj và bắt đầu đọc thẻ

Nếu đầu đọc RFID Impinj hoặc cổng Impinj được kết nối qua bộ định tuyến, hãy trỏ trình duyệt web trên PC của bạn tới:

Lưu ý 1: Trong bảng trên, “xx-xx-xx” là 6 ký tự cuối cùng của địa chỉ MAC trên thiết bị của bạn.

Nếu đầu đọc Speedway hoặc cổng Impinj được kết nối trực tiếp với PC, hãy trỏ trình duyệt web trên PC của bạn tới:

Lưu ý 2: Trong bảng trên, “xx-xx-xx” là 6 ký tự cuối cùng của địa chỉ MAC trên thiết bị của bạn.

Lưu ý 3: Các trình duyệt web được hỗ trợ là: Chrome, Firefox và Edge.

1. Ví dụ: nếu kết nối với trình đọc Impinj có địa chỉ MAC là 00:16:25:10:54:F9, thì URL để nhập vào trình duyệt web của bạn sẽ là: https://speedwayr-10-54 -f9
   • Đảm bảo sử dụng HTTP S (HTTP bảo mật), không phải HTTP.
   •  Một thông báo cảnh báo có thể xuất hiện như hình dưới đây:
2. Nhập tên người dùng và mật khẩu. Giá trị mặc định là:
   • Tên người dùng: root
   • Mật khẩu: impinj
3. Điều chỉnh cấu hình Impinj Speedway Connect như mong muốn.
4. Nhập mã License nếu có và nhấp vào [Apply]. Các mã License được tải trong phần “Speedway Connect Administration” của trang cấu hình Speedway Connect. Nếu bạn cần License cho Impinj Speedway Connect 2.X, vui lòng mua SKU IPJ-S4001.
5. Impinj Speedway Connect sẽ bắt đầu chạy sau khi nhấp vào nút [Apply]. Sau khi được tinh chỉnh cấu hình, đầu đọc Speedway không cần phải duy trì kết nối với mạng Ethernet trừ khi nó đang gửi dữ liệu thẻ ra đến các kết nối đó.

Để được trợ giúp về các tính năng cụ thể của Impinj Speedway Connect, hãy nhấp vào biểu tượng dấu chấm hỏi dọc bên phải của trang cấu hình Speedway Connect.

Chế độ Demo hoặc Sử dụng License Key

Phần mềm Impinj Speedway Connect có thể tải xuống từ impinj.support.com là phiên bản “demo” đầy đủ chức năng. Phần mềm này sẽ chỉ chạy cho 500 lần đọc thẻ mà không cần đăng ký License và sau đó chương trình bị vô hiệu hóa. Để tiếp tục sử dụng Impinj Speedway Connect ở chế độ này, bạn có thể truy cập trang cấu hình Speedway Connect trên trình đọc hoặc cổng và nhấp vào [Apply]. Điều này sẽ giúp bạn sử dụng thêm 500 lần đọc thẻ nữa (Nếu điều này không hoạt động, một số phiên bản của Speedway Connect yêu cầu bạn khởi động lại đầu đọc).

Khi bạn đã sẵn sàng sử dụng Impinj Speedway Connect (SKU IPJ-S4001) ở chế độ liên tục (không phải bản demo), bạn sẽ cần mua License cho Speedway Connect từ người bán lại hoặc nhà phân phối Impinj được ủy quyền. Họ sẽ cung cấp cho bạn một license key (một chìa khóa được yêu cầu cho mỗi đầu đọc Speedway). Mỗi đầu đọc Speedway phải có license key duy nhất của riêng mình (dựa trên số sê-ri của đầu đọc Speedway) được tải trong trang cấu hình Speedway Connect.

License sẽ bị xóa nếu phiên bản Speedway Connect mới được cài đặt, vì vậy điều quan trọng là bạn cần phải lưu lại mã License Key ở một nơi an toàn.
