Các loại đầu nối ăng ten – chiều dài cáp

Ăng ten RFID có sẵn đầu nối hoặc cáp

Ăng-ten RFID sẽ có sẵn đầu nối hoặc cáp. Cả hai lựa chọn này đều có ưu điểm và nhược điểm của chúng. Từ các yêu cầu trong dự án của bạn hãy xác định xem loại nào phù hợp nhất. Dưới đây là một số ưu và nhược điểm giữa ăng-ten có dây và ăng-ten có đầu nối:

Ưu điểm Nhược điểm
Ăng ten có dây
  • Cáp đã được cung cấp
  • Không mất điện từ một đầu nối phụ
  • Chất lượng của cáp không thể lựa chọn
  • Nếu cáp bị hỏng, toàn bộ ăng ten phải được thay thế.
Ăng ten có  đầu nối
  • Giảm chi phí thay thế trong trường hợp cáp bị hỏng
  • Bạn có thể chọn chiều dài và chất lượng cáp theo yêu cầu.
  • Mất một phần năng lượng khi qua đầu nối
  • Định tuyến cáp giới hạn ở vị trí đầu nối

Cáp và đầu nối cáp

Cáp đồng trục là dây dẫn năng lượng bao gồm một lõi đồng được cách điện bởi cả kim loại và cao su. Cáp đồng trục cung cấp liên kết thiết yếu giữa đầu đọc RFID và ăng-ten. Năng lượng do đầu đọc RFID tạo ra được gửi qua cổng ăng-ten của đầu đọc, vào đầu nối thứ nhất, qua cáp, ra đầu nối khác và vào ăng-ten. Cáp được cách điện càng tốt thì năng lượng thất thoát trong quá trình này càng ít.

Các thành phần của cáp đồng trục

Cáp phải được chế tạo phù hợp để chống lại sự thất thoát năng lượng. Sự thất thoát năng lượng xảy ra trong mọi hệ thống, cái chính ở đây là ta phải hiểu cách nó bị mất như nào để chống lại nó.

Để lựa chọn được loại cáp đồng trục thích hợp ta cần xét theo 3 tiêu chí sau:

  1. Chiều dài cáp:
    Cáp càng dài thì năng lượng truyền đi càng xa sẽ càng hao hụt. Trong một số ứng dụng, đầu đọc ở xa ăng-ten hơn do tính chất của ứng dụng. Nếu phải sử dụng cáp dài, điều quan trọng là phải sử dụng mức cách điện thích hợp cần thiết để chống suy hao.
  2. Xếp hạng cách điện:
    Với  mức xếp hạng cách điện càng cao thì cáp càng dày và được bảo vệ tốt hơn. Các xếp hạng phổ biến nhất được sử dụng với cáp đồng trục UHF là 195 series, 240 series và 400 series. Cáp dày hơn thì cách điện tốt nhưng cáp kém dẻo và có thể khó định vị trong không gian chật hẹp.
  3. Đầu nối:
    Đầu nối được đặt ở cả hai đầu của cáp và loại của chúng được xác định bởi các đầu nối trên đầu đọc RFID và ăng-ten đang được sử dụng trong ứng dụng của bạn.

Kết nối cáp đồng trục

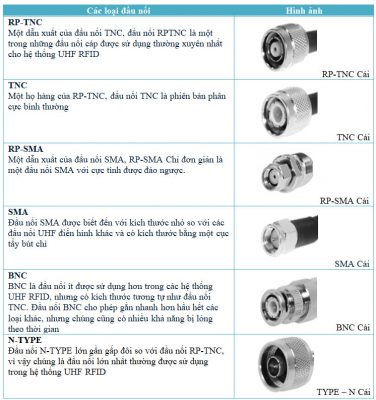

Kết nối cáp từ ăng-ten RFID với đầu đọc trong hệ thống RFID không khó – nhưng việc mua đúng cáp kết hợp phần cứng với nhau sẽ được quyết định bởi các đầu nối trên chúng. Bảng dưới đây giới thiệu các loại đầu nối phổ biến với thông tin về từng loại.

Phân loại đầu nối đực/cái

Trên đầu nối, bạn sẽ nhìn thấy ren ở bên ngoài đầu nối hoặc ở bên trong đầu nối. Hai thuật ngữ được sử dụng cho mỗi loại kết nối sau:

2 loại phân cực:

+ Phân cực bình thường (chân giữa nằm trong trình kết nối của giắc cắm) bao gồm: TNC, SMA, N-TYPE, BNC.

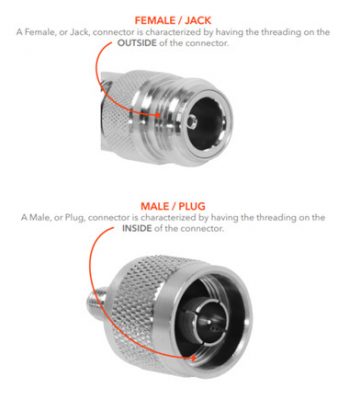

  • Đầu nối Cái / Giắc cắm –  thông thường có ren ở bên ngoài và một lỗ ở giữa để nhận chân trung tâm của phích cắm / đầu nối đực.
  • Đầu nối Đực / Phích cắm – có ren ở bên trong và một chân kim loại ở giữa để cắm vào giắc cắm / đầu nối cái.

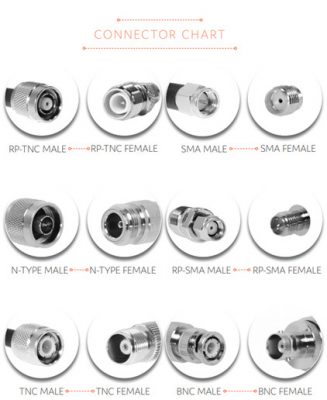

+ Đảo ngược phân cực (chân giữa nằm trong trình kết nối FEMALE) bao gồm RP – TNC, RP-SMA:

  • Đầu nối Cái / Giắc cắm – Ở phân cực ngược vẫn có ren ở bên ngoài, nhưng do cực tính đã được đảo ngược nên chân giữa nằm ở bên trong của đầu nối này.
  • Đầu nối Đực / Phích cắm – Phân cực ngược vẫn có ren ở bên trong, nhưng vì phân cực được đảo ngược nên lỗ ở bên trong đầu nối này.

Quy tắc kết nối

  • Các kiểu tương tự kết nối:  TNC kết nối với một TNC,…
  • Các cực tương tự kết nối: RP-SMA kết nối với RP-SMA,..
  • Các kiểu luồng đối lập kết nối với nhau: SMA đực kết nối với SMA cái, RP-TNC đực kết nối với RP-TNC cái,…

Xác định độ suy hao cáp

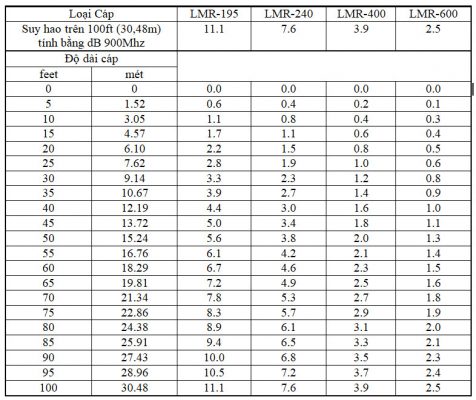

Suy hao cáp là năng lượng bị mất từ ​​cáp và được xác định bởi cấp cách điện và chiều dài của cáp. Đối với các ứng dụng cần hệ thống chạy ở công suất tối đa để cung cấp phạm vi đọc dài hoặc để theo dõi ở tốc độ cao thì công suất phát, suy hao cáp và độ lợi ăng ten của đầu đọc sẽ đóng vai trò quan trọng. Dưới đây là biểu đồ ghi lại tổn thất cáp theo chiều dài đối với từng xếp hạng cách điện. Biểu đồ này cho thấy mối tương quan giữa hai yếu tố đó, do đó, nếu cáp được kéo dài thì có thể sử dụng xếp hạng cách điện cao hơn để bù đắp tổn thất.

Lưu ý, vì công suất đang được đo trên thang decibel, cứ mỗi lần giảm 3 dB, công suất sẽ bị cắt đi một nửa. Giảm 6 dB sẽ chỉ bằng 25% cài đặt công suất ban đầu, v.v. Tương tự như vậy, cứ tăng 3 dB thì công suất truyền đi tăng gấp đôi.

Lời kết

Qua bài viết trên, hy vọng các bạn sẽ đưa ra được quyết định đúng đắn trong việc lựa chọn ăng ten và loại cáp phù hợp cho ứng dụng của mình.
